移相器

[拼音]：yixiangqi

[外文]：phase shiffer

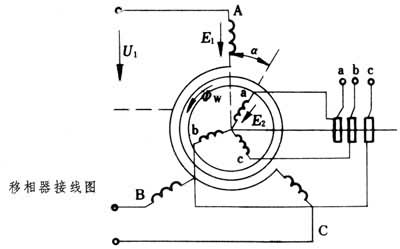

一种用以调节交流电压相位的装置。移相器一般是多相的，其结构如图所示。

它和一台被堵转的绕线式三相异步电动机相似。通常定子绕组作为原绕组，转子绕组为副绕组。在移相器的转子转轴上装有一套蜗轮蜗杆。转动蜗轮蜗杆，能使移相器的转子相对于定子在一定范围内转动。当定子上的原绕组接三相交流电源后，气隙里产生的旋转磁场将在原、副绕组中分别感应出电动势E₁和E₂。其大小与各绕组的有效匝数成正比，而相位决定于原、副绕组轴线之间的相对位置。例如原、副绕组轴线在空间位置上彼此相差α电角度，忽略它们的漏阻抗电压降，可以得到原、副边电压的关系为

U₁≈－E₁

式中n_sr是原、副边绕组的变比。改变转子的位置，可以改变副边电压相对于原边电压的相位，但输出电压的大小不变。
