[拼音]：dianlan dianshi
[外文]：cable television
用射频电缆或光缆来传输、分配和交换声音、图像及数据信息的电12个频道，即甚高频频道。由于用户对多节目的需求和空中无线电频谱的拥挤，促使共用天线电视向多频道、自办节目发展而形成电缆电视分配系统。电缆电视分配方式在使用频率方面不受各种无线电业务如通信、导航等专用频道的限制，故传送节目容量大。例如，传输频带在 300兆赫以内的系统，传送的节目超过35个，如果频带展宽至 400兆赫或更宽，则可传送50个或更多的节目。节目一方面来源于转发当地电视和调频广播，还有卫星和微波站的节目；另一方面，可以由电缆电视广播站播送大量的自制节目，并可转播其他站的节目，构成电缆电视网。
双向电缆电视

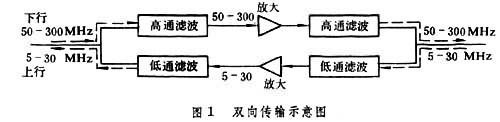

70年代电缆电视开始双向传输业务。双向电缆电视兼有下行信号（前端至用户）和上行信号（用户至前端）（图1）。例如采用载频300兆赫以下的系统，下行信号可为 50～300兆赫，上行信号为 5～30兆赫。下行信号可传送30多个节目给用户，上行信号传送各种用户信息至前端。上行传送的信息有监测业务，如火警、盗警、医疗急救报警，用户电、水、气的消耗量遥测和付费电视的数据遥测等；还有情报业务，如用户可查询气象、商品、价格、飞机航班等情况；还可送出用户帐号和购物品种数量，进行电视购物和类似的业务。双向电缆电视的业务范围正在不断扩大。

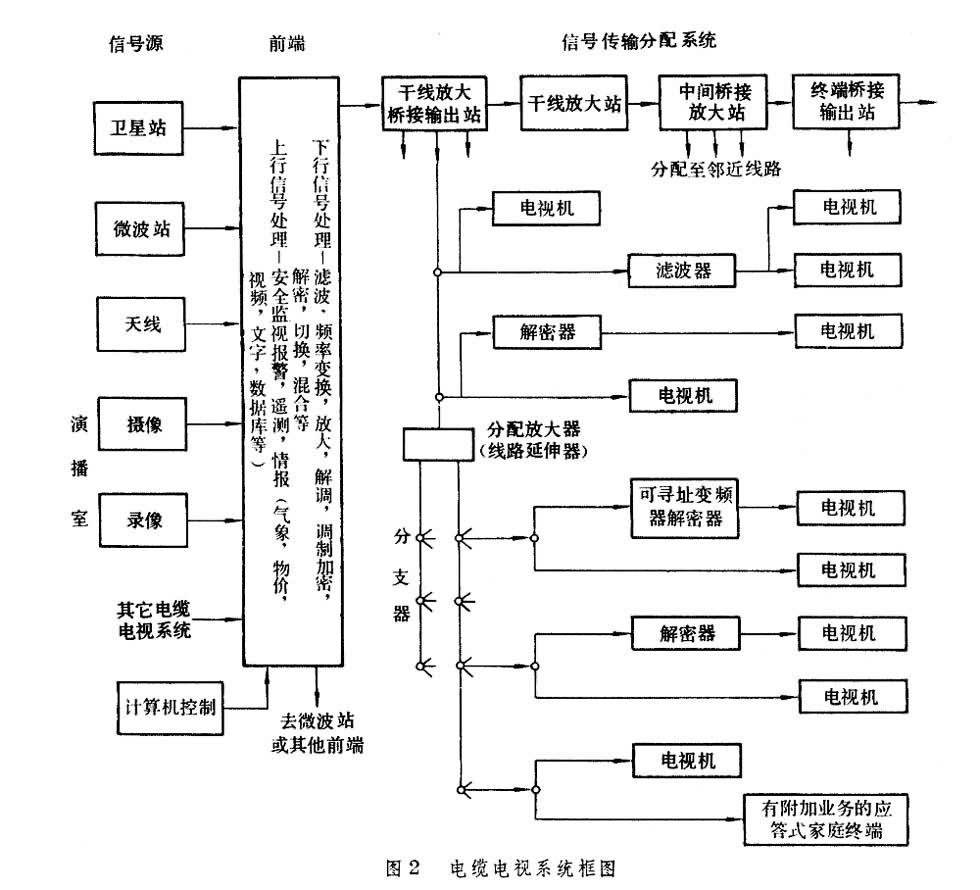

典型的电缆电视分配系统是由信号源、前端（节目站）、干线、传输和分配系统等组成(图2)。现将其关键部分分述如下。
天线
信号通常来自广播、卫星站、微波站、演播室和其他电缆电视系统等。由于一部分主要节目来源于电视和调频广播，故天线很重要。天线应架设在地形有利、电磁干扰小的地点。要求天线具有增益高、指向性强、频带内频响平坦、电压驻波比小、相位失真小等性能，以提高系统信噪比，降低同频和邻频干扰，降低多径干扰，保证接收质量。通常可采用对数周期八木天线、锯齿天线或组合天线、消重影天线等。为了接收不同场强的信号，往往把低噪波、大动态的宽带天线放大器置于天线塔上。
前端（节目站）
前端是电缆电视的心脏。它从信号源接受各种视系统，又称有线电视。世界上第一套共用天线电视于40年代末期在美国开始运行，以后逐步发展成为电缆电视。中国于1974年开始在高层建筑物内安装和使用共用天线电视系统。80年代城市的宾馆等高层建筑物、民用住宅楼和郊区的工矿企业开始安装电缆电视系统。
共用天线电视
多个用户共用一副天线。在收看电视广播较困难的地区，如高山、高层建筑或其他障碍物阻碍电波传播的阴影区，电波反射造成重影的地方，外界电磁干扰严重的地区，以及电视广播覆盖的边缘区等；可另选地形有利、外界干扰小的场所架设性能优良的主天线，对接收到的质量较好的信号进行处理，然后用电缆分配给多个用户终端。这样，既可以提高接收质量、减轻干扰和重影、扩大广播覆盖面，又可避免居民点屋顶天线林立。
所有初期的共用天线系统，包括一些仍在使用的系统，一般最多能分配信号，经过处理把优质信号提供给干线。前端还包括特殊服务的设备，如安全监视系统、接收和处理各种上行信号的设施。下行信号的处理包括对由天线引入的多个信号进行分离、放大、调整电平、变换频率等。卫星站和微波站的节目经解调后再调制到指定频道，演播室自制节目也调制到指定频道。最后多个频道的信号经混合网络合成后提供给干线传输。
为了提供优质的图像和声音信号，前端的各种设备要确保阻抗匹配和低噪波；要具有高承受过载能力；要使各频道输出电平一致和恒定，对信号衰落能自动补偿，有群时延校正和振幅均衡能力；要对邻频道信号进行抑制，使各频道之间相互影响小;要把各种设备所引入的失真、寄生信号、微分相位和微分增益等均减至最小。电缆分配系统中相邻频道允许同时传送节目，因而各频道的载频稳定度要求很高，多采用相位锁定。
前端应位于有良好电磁环境的地点，即同频和邻频干扰小，远离电磁干扰源的地方。
放大器
电缆电视系统中，使用放大器来补偿射频同轴电缆损耗和分配器、分支器的插入损耗等，以保持传输信号的恒定电平。放大器工作于规定的频带，它有人工和自动的增益控制、斜率控制和温度补偿功能，必要时还可以加进电缆均衡器。斜率控制用来补偿电缆在高低频衰减的差异。放大器按使用功能可分为干线放大器、桥接放大器、分配放大器和线路延伸器。放大器的技术指标有带宽、频率响应、噪波系数、增益、输出电平、增益和斜率控制、阻抗匹配、互调、交扰调制、交流声调制、二阶和复合三阶差拍、微分相位和微分增益等。
无源器件
各种滤波器、衰减器、分配器和分支器等皆属无源器件。分配器（如二分配和四分配器）用来分配信号，要求它在工作频带内其分配损耗要小，各输出端之间的相互影响和电压驻波比也要小。分支器用来从干线或分配线上取出一部分信号给电视机，要求其插入损耗、分支损耗和电压驻波比均要小，反向隔离要大。
关于电缆电视系统的总的技术性能要求，国际电工委员会(IEC)于1982年发表的728号公告，已规定30兆赫～1吉赫的电缆分配系统的图像和声音信号质量，应不低于国际无线电咨询委员会（CCIR）推荐书 500-1所给出的五级损伤中的第四级，即损伤“可查觉但不讨厌”并据此规定了系统性能的限额值。这些性能包括前端输入电平、用户端电平、频率特性、载噪比、频道间相互调制、交扰调制、输出口相互隔离、回波、交流声、微分增益、微分相位、色度和亮度信号时延差等。系统的电路和结构，不论在正常使用或在故障条件下，均应防电击和雷击及防火，保证用户安全。此外，应尽可能减小辐射和传导干扰的影响。
发展趋势
（1）展宽频带，这不仅是为了满足多节目的需要，而且也是今后不断采用新技术所要求的，如高清晰度电视、数字电视和宽带数据的传输都要占用较宽的频带。
（2）大量增加双向传输业务和附加业务，如相互式视听业务、视频图形文字传送、付费电视和宽带数据传输等。
（3）在传输分配方面，干线将采用光纤和数字技术，以达到宽带高质量的传输，分配网络可能从树枝型转变为星型结构，电缆电视将不仅用于广播，而且将成为社会信息网的一部分，电视接收机及附加的设备将成为家庭信息终端。
- 参考书目
- 関本忠弘，《CATVシステムの設計と工事》，東京電機大学出版局，東京，1973。
- Don R.Le Duc，Cable Television and the FCC，Temble Univ. Press， Philadelphia，1974.
