剖面图

在机械制图中假想用剖切平面将机件的某处切断,这个切断面的图形称为剖面图,简称剖面。剖面按绘制位置分为移出剖面和重合剖面。画在视图外的称为移出剖面,它的轮廓线用粗实线绘制(图1)。画在视图内的称为重合剖面,它的轮廓线用细实线绘制(图2)。 在剖面图上应画出表示机件材料的剖面符号。在一般情况下,应该在剖面图上方注出其名称,如"A-A",并用剖切符号和箭头表示出剖切位置和投影方向。

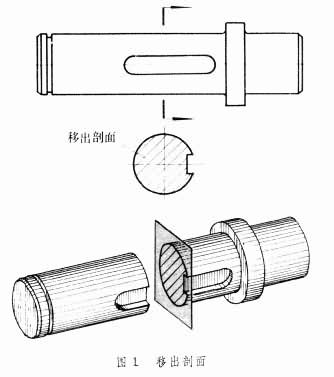

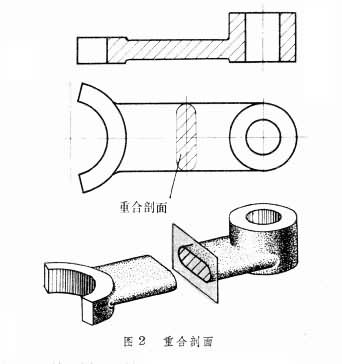

图1 图2
