自动频率控制

[拼音]：zidong pinlü kongzhi

[外文]：automatic frequency control

使输出信号频率与给定频率保持确定关系的控制方法，实现这种功能的电路简称AFC环。早期的AFC环用于自动调谐接收机，以简化接收机的调谐手续，并使它在发射信号频率不稳定时也能进行稳定接收。50年代初期，AFC环用于调频通信接收机，以提高抗干扰能力；用于雷达接收机以实现频率微调，此外也用于调频发射机和其他电子设备，以提高主振频率的稳定度。

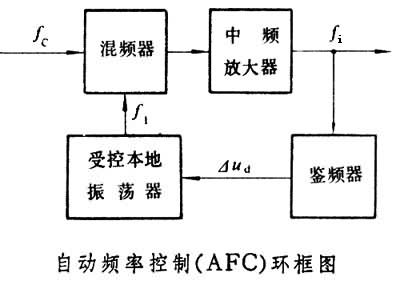

AFC环主要由鉴频器和受控本地振荡器等部件构成，后者大多采用压控振荡器(VCO)。图中为常用的AFC环的框图。它能使中频f_i在输入信号频率f_c和本地受控振荡频率f_l发生变化时尽量保持稳定。通常令f_i=f_l-f_c。开环时，如果本地振荡器因某些不稳定因素产生一个正的频率变化墹f₀（或输入频率有一负的频偏-墹f），则中频也将偏离一个额定值，变为f媴=f_i+墹f₀。

鉴频器的作用是检测中频的频偏墹f_i，并输出误差电压墹u_d。闭环时，墹u_d使受控振荡器的振荡频率偏离墹f₀减小，从而把中频 f媴拉向中频额定值。这种频率负反馈作用经过AFC环反复循环调节，最后达到平衡状态，使中频的频偏远小于起始频偏墹f₀，亦即AFC环使系统的工作频率保持稳定且偏差很小。

AFC 环的特点在于：维持正常工作所需的控制电压墹u_d是由鉴频器提供的，因此鉴频器的输入信号频率不能和鉴频器中心频率相等，而必有一定的频偏墹f_ε，称为剩余频偏。这是AFC环的重要指标之一，它与鉴频灵敏度S_d、受控振荡器的控制灵敏度 S_c和起始的频率偏离墹f₀有关。它们的关系是

S_dS_c为环路增益，其值越大，剩余频偏越小，AFC环的性能也越好。为了减小墹f_ε，可在鉴频器之后加一个直流放大器，把控制电压墹u_d放大， 其作用相当于提高环路增益。有时在鉴频器之后加入一个低通滤波器，以削减变化较快的干扰，避免产生错误的频率控制。

AFC环的控制作用与起始频率偏移 墹f₀有关。如果墹f₀太大，AFC环便不能正常工作。AFC环能自动实现频率控制的频率范围称为捕捉范围或捕捉带宽。在雷达接收机中有时采用所谓“搜索式”自动频率控制电路。这种电路能自动进行频率搜索，扩大AFC环的捕捉范围。
