鉴频器

[拼音]：jianpinqi

[外文]：frequency discriminator

使输出电压和输入信号频率相对应的电路。按用途可分为两类。第一类用于调频信号的解调。常见的有斜率鉴频器、相位鉴频器、比例鉴频器等，对这类电路的要求主要是非线性失真小，噪声门限低。第二类用于频率误差测量，如用在自动频率控制环路中产生误差信号的鉴频器。对这类电路的零点漂移限制较严，对非线性失真和噪声门限则要求不高。

斜率鉴频器

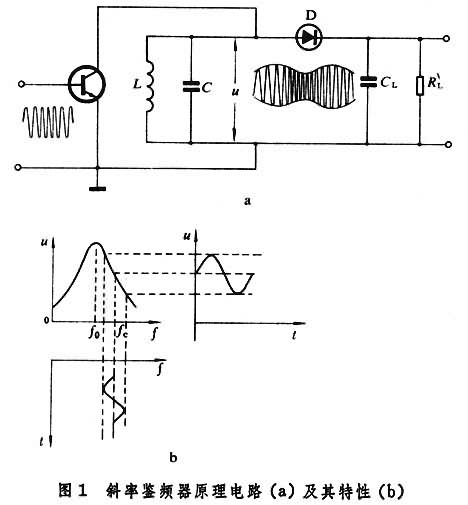

原理电路图如图1a。其中，晶体管和LC回路实质上是一个调谐放大器，但回路的谐振频率f₀与已调频信号的中心频率f_c是失谐的。一旦已调频信号的瞬时频率发生变化，放大器就输出一个与之相对应的调幅-调频波(图1b）。经二极管检波处理，即可在负载R_L上得到与原调制信号变化规律相同的输出。斜率鉴频器的电路比较简单，但回路失谐时其谐振特性曲线不是直线，因而鉴频特性的线性较差。

相位鉴频器

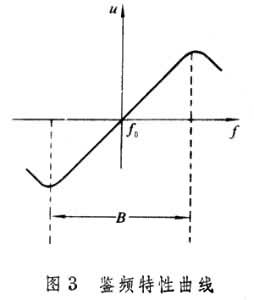

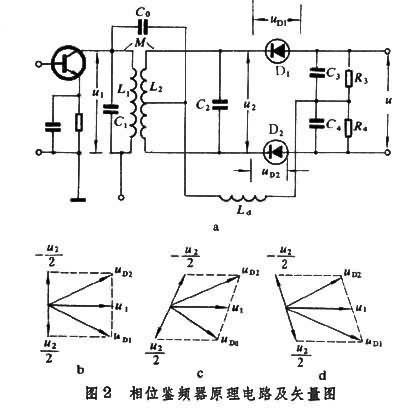

电原理图如图2a。初、次级回路均调谐在调频波的中心频率f_c上，即f₀=f_c。电容 C₀将初级电压u₁耦合到次级线圈的中心抽头上，使加在检波二极管D₁、D₂上的电压分别为和，鉴频器的输出电压u则是检波负载R₄和 R₃上的电压之差。初、次级的电压u₁和u₂之间的相位差随调频波的瞬时频率而变化。当瞬时频率f=f_c时，u₂比u₁滞后90°（图2b），但||＝||，这时，鉴频器输出为零。当f＞f时，u₂滞后于u₁的相角小于90°（图2c），||＜||，鉴频器的输出大于零。当f＜f时，u₂滞后于u₁的相角小于90°(图2d)，||＞||)，鉴频器的输出小于零。相位鉴频器鉴频特性（图3）的线性较好，鉴频灵敏度也较高。
