螺旋齿轮传动

[拼音]：luoxuan chilun chuandong

[外文]：crossed helical gearing

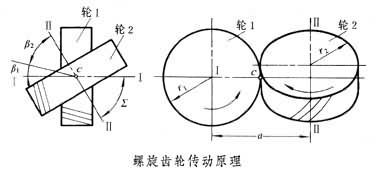

由两个配对斜齿轮组成的交错轴间的齿轮传动，又称交错轴斜齿轮传动。图中，过两分度圆的切点C作两分度圆柱的公切面，两轮轴线在该平面上投影的夹角称为轴交角Σ。当两轮的螺旋角β₁、β₂方向相同时，|Σ|＝|β₁|＋|β₂|；当两轮的螺旋角方向相反时，|Σ|＝|β₁|-|β₂|。配对的螺旋齿轮传动，其法面模数m_n必须相等；如螺旋角β不相等，则它们的端面模数不相等。与平行轴间的圆柱齿轮传动一样，这种传动的传动比等于两轮齿数之反比。由于齿间的滑动速度往往很大，传动效率低，磨损快；两齿面是点接触，接触应力较大，故承载能力差，寿命较短。因此，螺旋齿轮传动仅用于传递运动或很小的动力。
