高炉渣的利用

[拼音]：gaoluzha de liyong

[外文]：blast furnace slag utilization

高炉炼铁中由加入炉的矿石中的脉石、焦炭的灰分同熔剂反应熔化形成的副产物，是含有多种氧化物的复杂硅酸盐，常含有少量硫化物、氟化物和碳化物等。它的成分和产量因高炉原料和燃料的成分而有所不同。冶炼每吨铁生成的渣量（即渣铁比），大致为300～600公斤。高炉渣的主要成分为：CaO35～40％，SiO₂32～42％，Al₂O₃6～16％，MgO4～13％，还含有少量MnO、FeO和S等。高炉渣的比重：液态2.2～2.5，固态2.3～2.7；出炉熔渣温度1400～1550℃，每公斤含热量400～460千卡。

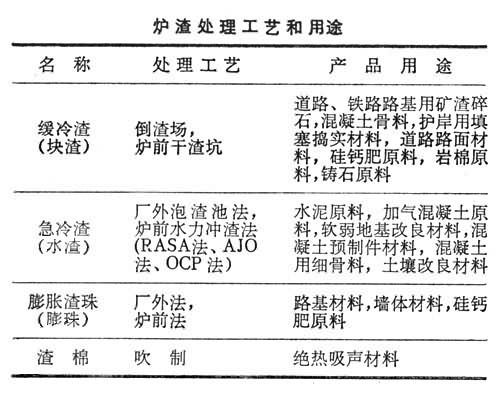

熔融的高炉渣经缓冷、水淬和喷水等方法制成不同的建筑产品。

高炉渣的利用在美、日、法、英、联邦德国等国，基本上达到排渣和利用平衡，苏联1975年高炉渣的利用率达78.5％。中国目前每年约排出高炉渣2100万吨，约70％制成水渣，用作水泥原料，少量用作道碴和膨珠。
