燃气储配站

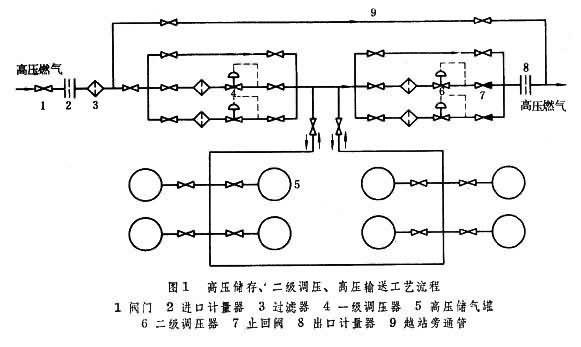

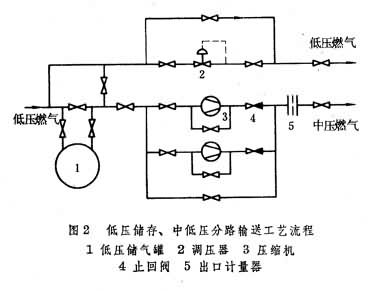

城市燃气输配系统中储存和分配燃气的设施。其主要任务是根据燃气调度中心的指令,使燃气输配管网达到所需压力和保持供气与需气之间的平衡。燃气储配站的工艺流程应根据气源厂的性质、城市规模、负荷分布和管网压力级制等因素,通过技术经济比较后确定。图1为高压储存、二级调压、高压输送工艺流程示例。一级调压器的作用是将高压燃气的压力降至高压储气罐的工作压力,以存入储气罐。二级调压器的作用是将燃气压力调节到出站管道的工作压力。图2为低压储存、中低压分路输送流程示例。燃气储配站中除根据不同需要设置储气、压送、调压等主要工艺设备外,还设有生产辅助设施、生活设施和消防设施等。(见彩图)

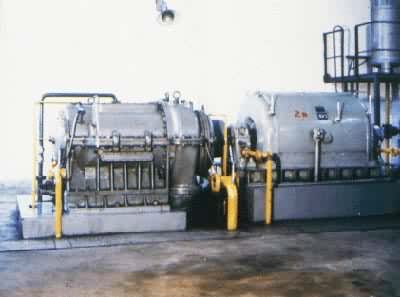

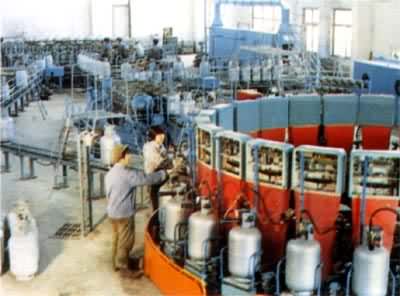

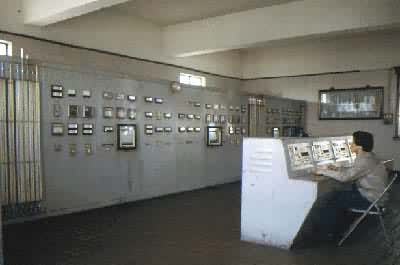

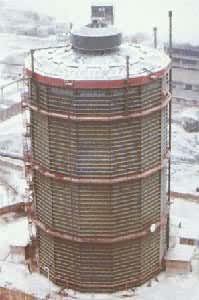

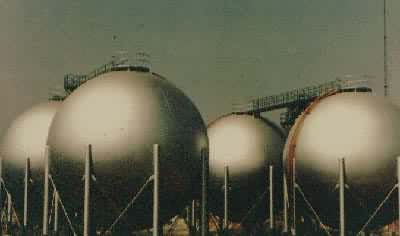

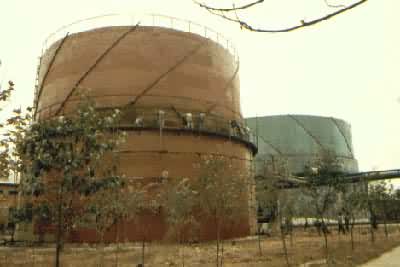

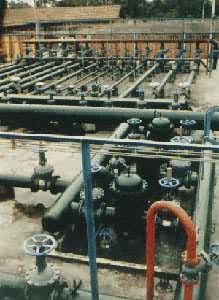

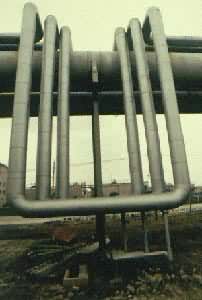

图1 图2 球形天然气高压储气罐群 湿式储气罐,前罐的容量为5000立方米,后罐的容量为50000立方米 城市燃气输配系统用螺杆式煤气压送机,每小时送气23 200立方米 液化石油气自动灌装流水线 低压干式储气罐 上海市煤气公司燃气调压站 天津煤气公司用于接收和向城市转输天然气的城市燃气门站 架空蒸汽管道热补偿装置

燃气储配站站址的选择要考虑工艺、动力、给排水、土建安装、防火防爆、环境保护等方面的要求及其对投资和运行费用的影响,并和城市总体规划相协调。燃气储配站的工艺布置应保证工作可靠、安全生产和便于运行管理。站内生产区和生活区应分开,各建筑物和构筑物之间应满足安全防火距离的要求,应设环绕全站的消防道路,压送、调压等生产车间的用电设备应考虑防火防爆要求,站内燃气管道宜连成环状并设有检修和事故时使用的越站旁通管道。
