[拼音]：hecheng xianwei
[外文]：synthetic fibre
将人工合成的、具有适宜分子量并具有可溶（或可熔）性的线型聚合物，经纺丝成形和后处理而制得的化学纤维。通常将这类具有成纤性能的聚合物称为成纤聚合物。与天然纤维和人造纤维相比，合成纤维的原料是由人工合成方法制得的，生产不受自然条件的限制。合成纤维除了具有化学纤维的一般优越性能，如强度高、质轻、易洗快干、弹性好、不怕霉蛀等外，不同品种的合成纤维各具有某些独特性能。例如：聚酰胺纤维的耐磨性、聚酯纤维的挺括耐摺性、聚丙烯腈纤维的保暖性和良好手感。合成纤维可以纯纺，也可以与其他纺织纤维混纺、交织，用做衣料和室内装饰用品。
合成纤维还具有耐摩擦、高模量、低吸水率、耐酸碱、电绝缘等特性。在工业领域中制作轮胎用帘子线，可提高轮胎使用寿命，并节约橡胶用量；也可制作渔网，因吸水性小、透明度高和耐腐蚀性好，不仅经久耐用，还能提高捕鱼效率；还可用作绳索、运输带、传动带、帆布、滤布、潜水服、工作服、涂层织物等以及用作堤坝、路基的铺垫材料（见彩图）。

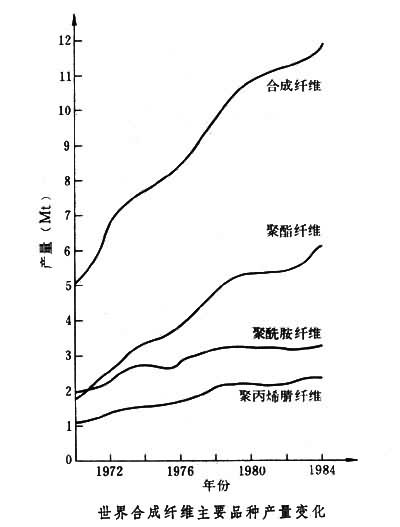

具有特殊性能的合成纤维，主要用于航天器、飞机、火箭、导弹的绝缘材料，特殊防护材料，增强材料，人工内脏、外科缝线等。1984年世界合成纤维产量已从1971年的 5.6Mt增加到11.9Mt（见图），占化学纤维总产量的80％、纺织纤维总产量的36％。
分类

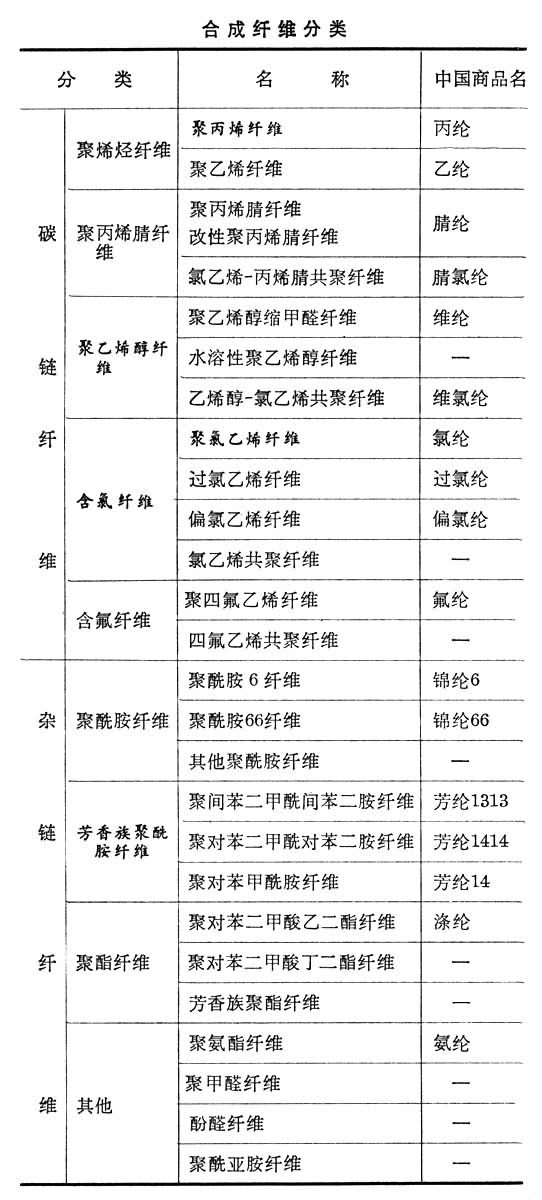

合成纤维品种繁多，比较重要的有40多种，按主链结构一般可分为碳链合成纤维和杂链合成纤维两类（见表）。碳链合成纤维是由大分子主链上全由碳原子构成的聚合物得到的纤维，杂链合成纤维则是在大分子主链上，除含有碳原子外还含有氧、氮、硫等杂原子的聚合物制得的纤维。具有特殊使用性能的合成纤维也有按应用功能进行分类的，如高温耐腐蚀纤维(如聚四氟乙烯纤维)、耐高温纤维（如聚间苯二甲酰间苯二胺纤维、聚苯并咪唑纤维等）、高强度纤维（如聚对苯二甲酰对苯二胺纤维、聚对苯甲酰胺纤维等）、高模量纤维(如碳纤维、石墨纤维等)、耐辐射纤维（如聚酰亚胺纤维等）以及抗燃纤维、高分子光导纤维、离子交换纤维、吸油纤维等。
原料要求
合成纤维用成纤聚合物必须在熔融时不分解，或能在溶剂中溶解形成浓溶液，并具有良好的成纤能力。因此，这类聚合物应是线型结构并有很高的分子量（但分子量一般低于相应塑料）用合成树脂的分子量），分子量分布较窄，支链少，一般情况下聚合物还应具一定的热稳定性，并有纺丝所要求的熔点和软化点。
生产方法合成纤维的生产分成纤聚合物制备、纺丝成形和后处理三大工序。成纤聚合物可通过聚合反应制得，所得聚合物可制成切片或溶液，然后经熔融或再溶解于溶剂中，制得纺丝液，用于纺丝。根据聚合物结构和性质的不同，纺丝可采用多种方法。聚酰胺、聚酯、聚烯烃等聚合物常采用熔体纺丝。聚丙烯腈、聚乙烯醇、聚氯乙烯、聚氨酯等，采用湿法纺丝或干法纺丝。有一些聚合物的结构和性质特殊（或是要纺制具有特殊性能纤维），采用特殊的纺丝方法，如干喷湿纺、乳液或悬浮液纺丝、液晶纺丝、静电纺丝、离心纺丝、喷射纺丝、膜裂纺丝等（见化学纤维纺丝）。纺丝得到的初生纤维（见彩图），经拉伸和热定形，得到结构完善和稳定的纤维。再根据纺丝方法的不同和使用要求的不同，进行不同的后处理，得到合乎纺织加工和使用要求的合成纤维。
