[拼音]：xianshi zhuangzhi
[外文]：display device

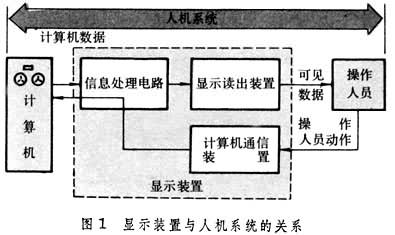

显示计算机及其控制装置的输出信息的装置，又称显示器,是一种人机接口设备（图1）。它能把计算机的数据变换成各种文字、数字、符号或直观的图像显示出来，并可利用键盘等输入工具把命令或数据输入计算机，借助系统的硬件和软件随时增添、删改、变换显示内容。显示装置根据所用之显示器件分为等离子、液晶、发光二极管和阴极射线管等类型。其中阴极射线管屏幕显示器应用最普遍。
阴极射线管屏幕显示器

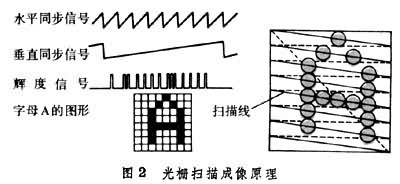

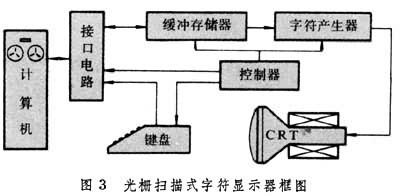

计算机驱动的阴极射线管显示器所采用的扫描方式有随机扫描和光栅扫描两种。阴极射线管显示器用作人机对话工具时，是以文字、数字、符号或简单的图形来进行信息交换的，荧光屏上一般只显示字符，因而采用光栅扫描方式最为经济实用。阴极射线管分为黑白和彩色两种。彩色阴极射线管有红、绿、蓝三个电子枪。电子枪发射出电子束，通过安装在荧光屏前的荫罩板轰击红、绿、蓝三基色荧光点。阴极射线管图像受水平同步信号、垂直同步信号和视频辉亮信号(彩色阴极射线管为红、绿、蓝彩色信号)控制(图2）。为使图形稳定，不闪烁，必须以每秒60周的频率刷新画面。图3是光栅扫描式字符显示器框图。计算机或键盘发出的字符码被缓冲存储器所接收。缓冲存储器的容量一般与屏幕上能显示的最多字符数相匹配，且地址号与屏幕上字符的位置相对应。字符发生器产生字形信号，其主体部分是存储字形信息的只读存储器。控制器利用定时电路从缓冲存储器地址单元中依次读出数字码，再从字符发生器中找到相应的字形、产生辉亮信号，控制电子束开启，最后在荧光屏上形成字符图像。
应用

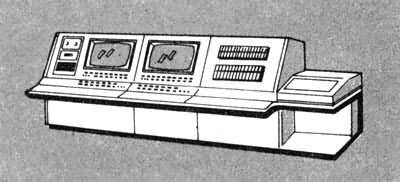

显示装置可用作计算机系统的终端显示器、个人计算机的显示器和分散控制系统的操作站。图4是分散控制系统操作站的阴极射线管显示器的外形图。阴极射线管屏幕显示器不仅可用作字符显示器，还可与光笔或触摸显示部件配合，实现图形输入。
- 参考书目
- 吹拔敬彦著：《画像のデイジクル信号处理》，日刊工業新聞社，東京，1985。
