多齿分度台

1440齿多齿分度台

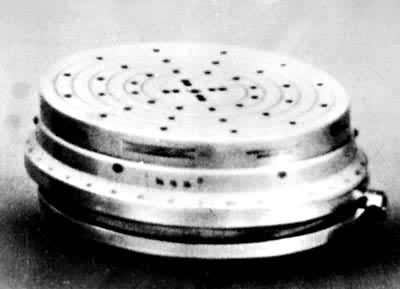

由两个具有相同外径、齿形、齿距的端面齿盘组成的精密角度测量工具(见长度测量工具)。图为多齿分度台的外形。测量时上齿盘抬起,并按被测角度的基本值转动一个角度,然后下降与下齿盘重新啮合,以所转过的角度与被测角度比较,即可测得被测角度的误差。多齿分度台常与自准直仪组合,用于检定多面棱体角度量块、光学回转工作台等,或与测微仪(见比较仪)等组合,用于测量高精度齿轮的周节误差、分度板的分度误差等;还可用于加工中的精密分度等。端面齿盘的齿数常见的有 360、720和1440等3种。多齿分度台测量角度的精确度很高,在360°内可达 0.1″。精确度高的主要原因是:

(1)上下齿盘的齿形是先用高精度专用磨床磨出,然后对研,因此可获得极准确的齿距;

(2)上、下两齿盘啮合时全部端面齿起误差平均效应作用,因而得到的分度精度超过单个齿距的精度。
