[拼音]：shengsi
[外文]：raw silk
桑蚕茧经缫丝后所得的产品。俗称真丝，机缫的又叫厂丝，手工缫的叫土丝。生丝脱胶后称熟丝。生丝柔软滑爽，手感丰满，强伸度好，富有弹性,光泽柔和,吸湿性强，对人体无刺激性，是高级纺织材料，可以织制组织结构不同的各类丝织品，用作服装、室内用品、工艺品、装饰品等。生丝还具有很高的比强度、优良的电绝缘性、好的绝热性和易燃但燃烧缓慢的特性，在工业、国防和医学方面都有重要用途，如制作绝缘材料、降落伞、人造血管等。
生丝按成品的卷装形状分为绞丝和筒子丝。绞丝是传统型式，沿用已久。筒子丝卷装量大，成形好，使用时可节省工序，提高质量。
中国生产生丝有悠久的历史(见中国丝绸史)，现代的产量也居世界首位。世界生丝年产量约为5万吨,95％产于亚洲。中国生丝年产2万吨以上,约占世界总产量的46％，出口量占世界生丝贸易总量的80％以上。
生丝的结构

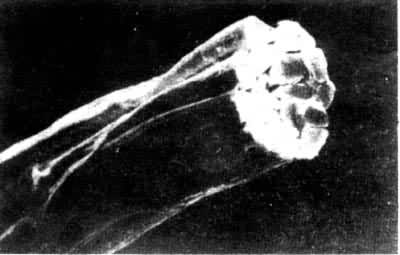

生丝是由数根茧丝相互抱合并由丝胶粘合而成的，含丝朊80％左右，丝胶20％左右。生丝是多孔性纤维，空隙容量约占35％,空隙最大直径可达1微米。由于茧丝横截面呈三角形，且茧丝成不规则的圆锥螺旋线排列，并以轻微的曲折状态固着于生丝中，因此生丝的横截面形状近似椭圆形（见图）。纤度为 22旦的生丝截面长径约 60～70微米，短径约40～50微米。
生丝的性质
（1）外观性状：生丝的颜色因蚕茧品种而不同，常见的有白色和黄色。色素多含在丝胶内，脱胶后即成白色。生丝光泽柔和，手感滑爽，柔软而有弹性，相互摩擦会产生出一种特有的悦耳声响，称为丝鸣。
（2）物理性质:生丝比重为1.33～1.45,脱胶后比重为1.25～1.30，与羊毛相似，较棉、麻小。生丝吸湿性强，标准回潮率为11％，最大回潮率36～39％，吸水量一般为80～90％，最高可达101％,脱胶后吸水量减少。生丝吸水后长度增长1.3～1.6％，横截面面积增大约19％。生丝具有良好的强力和伸长率,21旦生丝的相对强度为3.4～4.3克力/旦，伸长率为18～23％。生丝精练后绝对强力和伸长率有所降低，生丝含水量增加伸长率增加而强力降低。生丝的弹性较好，抗扭性能好，但吸湿后塑性增加。如21旦干丝受小于15克力的作用时，伸长变形可以完全回复，而湿丝受 5克力就会产生塑性变形。生丝的耐磨性较好，但生丝颣节多、丝胶含量少、丝胶分布不均匀、光滑程度差、茧丝之间结合不紧密都会影响生丝的耐磨性能。生丝耐热性较好,短时间加热至110℃品质无损害。生丝易燃，但燃烧缓慢。生丝的最佳洗涤温度为30～40℃。生丝还具有良好的绝缘性，电阻随温度升高、回潮率增加和丝胶含量增多而减小。干燥生丝受摩擦易带静电，一般为正电荷，采用表面抗静电剂或增加生丝回潮率即可避免。生丝耐光性差，受日光照射容易脆化泛黄，强度降低，日晒200小时,强度损失约50％。
（3）化学性质：生丝易吸水,一般情况下丝胶膨润溶解,丝素只膨润而不溶于水。如果生丝在水中长时间煮沸，会引起轻度水解，失去光泽,损害柔软性和手感,在加压情况下，120℃经12小时煮沸，丝素将溶失1/3,180℃时将全部溶解。生丝对弱酸作用稳定，但在强酸的溶液中会水解,高温时作用加剧。生丝对碱的稳定性弱,在强碱作用下显著水解。弱碱对丝素作用较弱，但浓溶液会使丝素水解,高温时作用更强。生丝不溶于一般溶剂,但易溶于铜氨溶液和碱性铜甘油溶液。锂、锶、钡、钙、锌等的氯化物、溴化物、碘化物、硝酸盐和硫代氰酸盐的溶液也是生丝的溶剂。生丝可用直接染料、酸性染料、碱性染料、活性染料、还原染料和各种媒染染料染色，但加碱时需用保护剂。生丝可以用还原剂、氧化剂漂白,但氧化剂，尤其是含氯的氧化剂会损伤丝质。
生丝的品质与织物
生丝按质量好坏对照标准分为12个等级,有6A、5A、……A、B、……G，以6A级最优,G级最劣。品质优良的生丝所织成的织物光洁匀整，织纹清晰，丰满柔滑，爽挺有弹性，光泽好，牢度大，吸色均匀无色斑。品质差的生丝易使织物产生各种疵点，如：
（1）生丝纤度偏差大，匀度低劣，织成织物的经向或纬向将出现疏密不匀、光泽和白净度不同的显著条斑，染整后色泽亦不匀，形成“经柳”或“纬档”，有时也会造成急经亮丝或织幅不齐的疵点，对高档细薄型织物影响尤为严重。
（2）生丝丝条上的大、中糙节，影响织物表面的平整光滑，产生织糙，出现浮丝，或亮经、亮纬等疵点。
（3）丝条上的小型糙疵织成织物时会成为显著的糙斑，染色后形成色斑。
（4）生丝微茸多会降低吸色性，产生白色的斑疵点。
（5）生丝抱合不良会使圆整性差，缫丝过程中断头也多，使织物产生疵点。
（6）生丝强力和伸长差会影响织物的坚牢度。
（7）生丝光泽晦暗会影响织物外观质量和服饰效果。
此外，细纤度生丝织成的织物厚实丰满,光泽好,染色效果也好。刚性和弹性具强的生丝织成的织物坚牢、富于弹性，如电力纺、天鹅绒等；刚性和弹性具弱的生丝织成的织物丰满柔软，如缎类织物；刚性柔、弹性强的生丝适宜织造强拈织物，如绉等；而刚性强、弹性弱的生丝则适宜织造纱、罗等织物。根据织物种类，选择适当特性的生丝，可以提高织物的品质，更好发挥织物的风格。
