[拼音]：cusuan xianweisu
[外文]：cellulose acetate
又称纤维素醋酸酯。纤维素以醋酸或醋酐在催化剂作用下进行酯化，而得到的一种热塑性树脂。
沿革德国人Ρ.许岑贝格尔在1865年将棉花与醋酸酐封入玻璃管中，于180℃下反应，第一次得到醋酸纤维素。1879年A.弗兰其蒙特以硫酸作催化剂，大大降低了醋酸纤维素生成的反应温度，为工业化生产奠定了基础。1905年，德国拜耳股份公司将其投入工业化生产。1908年美国柯达公司利用醋酸纤维素的丙酮溶液制成照相软片（见支持体）。1919年，英国首先利用醋酸纤维素纺成了长丝。第一次世界大战期间，醋酸纤维素代替易燃的硝酸纤维素用于飞机上的某些部件和蒙布漆，1927年醋酸纤维素开始用作热塑性塑料。1929年最早利用注射成型方法加工成制品，是现代注射成型方法的开端。目前，世界醋酸纤维素的生产仍然有缓慢增长的趋势。

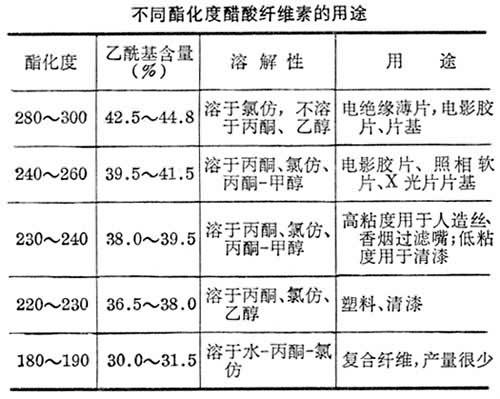

品种表征纤维素被酯化的程度，称酯化度（纤维素酯化时每 100个葡萄糖残基中被酯化的羟基数）。被充分酯化的纤维素称三醋酸纤维素，酯化度为280～300。大部分被酯化的称二醋酸纤维素，酯化度为200～260。三醋酸纤维素与二醋酸纤维素均为白色无定形屑状或粉状固体，无明显的熔点，220℃开始软化，软化温度随酯化度和溶液粘度的增加而升高。三醋酸纤维素相对密度（与水相比）1.42，可溶于氯代烃类及吡啶溶剂中。二醋酸纤维素相对密度（与水相比）1.29～1.37，易溶于丙酮及其他酮、醇和醚类溶剂中，有吸水性。醋酸纤维素耐稀酸，不耐碱，有良好的成膜性与成纤性，与增塑剂有较好的相容性。随酯化度不同而有不同用途（见表）。可用作感光材料的支持体，如电影胶片片基、照相软片片基、 X光片片基、醋酯纤维、香烟过滤嘴、清漆及电绝缘薄膜等。
生产方法
生产醋酸纤维素是以富含纤维素的棉短绒或亚硫酸法纸浆为原料。先用加有少量硫酸的醋酸对纤维素进行预处理，再在酯化反应器中加入醋酸酐、稀释剂和少量催化剂，进行酯化反应，生成醋酸纤维素，再加入稀醋酸液使醋酸纤维素水解到所要求的酯化度并沉淀出来，再进行水洗、过滤、干燥即得成品。生产中出现的大量稀醋酸及其他溶剂、稀释剂，均经浓缩、提纯后回收再用，以降低生产成本。醋酸纤维素加入增塑剂、着色剂、填料等制成的热塑性塑料，可用模压或注射成型进行加工。配成的溶液可经干法纺丝或流延成型为薄膜或薄片。
