[拼音]：gangjin hunningtu jiegou
[外文]：reinforced concrete structure
用配有钢筋增强的混凝土制成的结构。

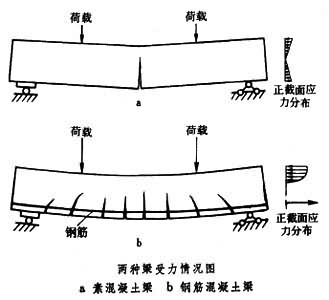

基本原理由于混凝土的抗拉强度远低于抗压强度，因而素混凝土结构不能用于受有拉应力的梁和板。如果在混凝土梁、板的受拉区内配置钢筋，则混凝土开裂后的拉力即可由钢筋承担，这样就可充分发挥混凝土抗压强度较高和钢筋抗拉强度较高的优势，共同抵抗外力的作用，提高混凝土梁、板的承载能力（见图）。
钢筋与混凝土两种不同性质的材料能有效地共同工作，是由于混凝土硬化后混凝土与钢筋之间产生了粘结力。它由分子力（胶合力）、摩阻力和机械咬合力三部分组成。其中起决定性作用的是机械咬合力，约占总粘结力的一半以上。将光面钢筋的端部作成弯钩，及将钢筋焊接成钢筋骨架和网片，均可增强钢筋与混凝土之间的粘结力。为保证钢筋与混凝土之间的可靠粘结和防止钢筋被锈蚀，钢筋周围须具有15～30毫米厚的混凝土保护层。若结构处于有侵蚀性介质的环境，保护层厚度还要加大。
梁和板等受弯构件中受拉力的钢筋，根据弯矩图的变化沿纵向配置在结构构件受拉的一侧（见钢筋混凝土梁）。在柱和拱等结构中，钢筋也被用来增强结构的抗压能力。它有两种配置方式：一是顺压力方向配置纵向钢筋，与混凝土共同承受压力；另一是垂直于压力方向配置横向的钢筋网和螺旋箍筋，以阻止混凝土在压力作用下的侧向膨胀，使混凝土处于三向受压的应力状态，从而增强混凝土的抗压强度和变形能力(见钢筋混凝土柱)。由于按这种方式配置的钢筋并不直接承受压力，所以也称间接配筋。在受弯构件中与纵向受力钢筋垂直的方向，还须配置分布筋和箍筋，以便更好地保持结构的整体性，承担因混凝土收缩和温度变化而引起的应力，及承受横向剪力。
应用范围钢筋混凝土结构在土木工程中的应用范围极广，各种工程结构都可采用钢筋混凝土建造(见彩图)。最近若干年来，钢筋混凝土结构在原子能工程、海洋工程和机械制造业的一些特殊场合，如反应堆压力容器、海洋平台、巨型运油船、大吨位水压机机架等，均得到十分有效的应用，解决了钢结构所难于解决的技术问题。
沿革
钢筋混凝土结构在19世纪中叶才应用在建筑工程中。1849年，法国人J.L.朗姆波和1867年法国人J.莫尼埃先后在铁丝网两面涂抹水泥砂浆制作小船和花盆。1884年德国建筑公司购买了莫尼埃的专利，进行了第一批钢筋混凝土的科学实验，研究了钢筋混凝土的强度、耐火性能，钢筋与混凝土的粘结力。1886年德国工程师M.克嫩提出钢筋混凝土板的计算方法。与此同时，英国人W.D.威尔金森提出了钢筋混凝土楼板专利；美国人T.海厄特对混凝土梁进行试验；法国人F.克瓦涅出版了一本应用钢筋混凝土的专著。
目前，各国钢筋混凝土结构设计规范采用的设计方法有容许应力设计法、破坏强度设计法和极限状态设计法。在钢筋混凝土出现的早期，大多采用以弹性理论为基础的容许应力设计法。在本世纪30年代后期，苏联开始采用考虑钢筋混凝土破坏阶段塑性的破坏强度设计法；50年代，更进一步完善为极限状态设计法，它综合了前面两种设计方法的优点，既验算使用阶段的容许应力、容许裂缝宽度和挠度，也验算破坏阶段的承载能力，概念比较明确，考虑比较全面，目前，已为许多国家和国际组织的设计规范所采用。
基本特性混凝土的收缩和徐变（蠕变）对钢筋混凝土结构具有重要意义。由于钢筋会阻碍混凝土硬化时的自由收缩，在混凝土中会引起拉应力，在钢筋中会产生压应力。混凝土的徐变会在受压构件中引起钢筋与混凝土之间的应力重分配，在受弯构件中引起挠度增大，在超静定结构中引起内力重分布等。混凝土的这些特性在设计钢筋混凝土结构时须加以考虑。
由于混凝土的极限拉应变值较低(约为0.15毫米/米)和混凝土的收缩，导致在使用荷载条件下构件的受拉区容易出现裂缝。为避免混凝土开裂和减小裂缝宽度，可采用预加应力的方法;对混凝土预先施加压力(见预应力混凝土结构)。实践证明，在正常条件下，宽度在0.3毫米以内的裂缝不会降低钢筋混凝土的承载能力和耐久性。
在从－40～60°C的温度范围内，混凝土和钢筋的物理力学性能都不会有明显的改变。因此，钢筋混凝土结构可以在各种气候条件下应用。当温度高于60°C时，混凝土材料的内部结构会遭到损坏，其强度会有明显降低。当温度达到 200°C时，混凝土强度降低30～40％。因此，钢筋混凝土结构不宜在温度高于200°C的条件下应用;当温度超过200°C时，必须采用耐热混凝土。
