[拼音]：chongya
[外文]：stamping
靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。冲压和锻造同属塑性加工（或称压力加工），合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。全世界的钢材中，有60～70％是板材，其中大部分经过冲压制成成品。汽车的车身、底盘、油箱、散热器片，锅炉的汽包，容器的壳体，电机、电器的铁芯硅钢片等都是冲压加工的。仪器仪表、家用电器、自行车、办公机械、生活器皿等产品中，也有大量冲压件。
特点
冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔窝、凸台等。冷冲压件一般不再经切削加工，或仅需要少量的切削加工。热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。
冲压是高效的生产方法，采用复合模，尤其是多工位级进模，可在一台压力机（单工位或多工位的）上完成多道冲压工序，实现由带料开卷、矫平、冲裁到成形、精整的全自动生产。生产效率高，劳动条件好，生产成本低，一般每分钟可生产数百件。
分类

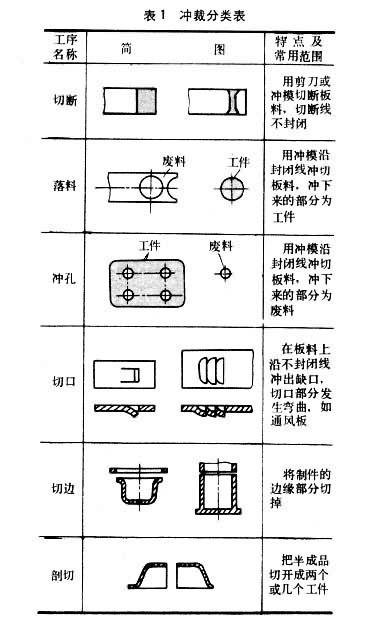

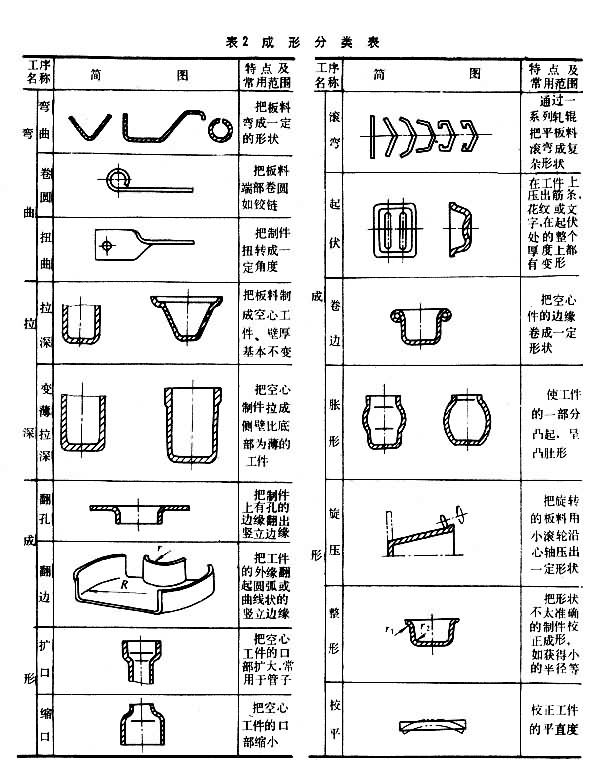

冲压主要是按工艺分类，可分为分离工序和成形工序两大类。分离工序也称冲裁，其目的是使冲压件沿一定轮廓线从板料上分离，同时保证分离断面的质量要求（表1）。成形工序的目的是使板料在不破坯的条件下发生塑性变形，制成所需形状和尺寸的工件（表2）。在实际生产中，常常是多种工序综合应用于一个工件。冲裁、弯曲、剪切、拉深、胀形、旋压、矫正是几种主要的冲压工艺。
冲压材料
冲压用板料的表面和内在性能对冲压成品的质量影响很大。对于冲压材料的要求是：
（1）厚度精确、均匀。冲压用模具精密、间隙小，板料厚度过大会增加变形力，并造成卡料，甚至将凹模胀裂；板料过薄会影响成品质量，在拉深时甚至出现拉裂。
（2）表面光洁，无斑、无疤、无擦伤、无表面裂纹等。一切表面缺陷都将存留在成品工件表面，裂纹性缺陷在弯曲、拉深、成形等过程可能向深广扩展，造成废品。
（3）屈服强度均匀，无明显方向性。各向异性（见塑性变形的板料在拉深、翻边、胀形等冲压过程中，因各向屈服的出现有先后，塑性变形量不一致，会引起不均匀变形，使成形不准确而造成次品或废品。
（4）均匀延伸率高。抗拉试验中，试样开始出现细颈现象前的延伸率称为均匀延伸率。在拉深时，板料的任何区域的变形不能超过材料的均匀延伸范围，否则会出现不均匀变形。
（5）屈强比低。材料的屈服极限与强度极限之比称为屈强比。低的屈强比不仅能降低变形抗力，还能减小拉深时起皱的倾向，减小弯曲后的回弹量，提高弯曲件精度。
（6）加工硬化性低。冷变形后出现的加工硬化会增加材料的变形抗力，使继续变形困难，故一般采用低硬化指数的板材。但硬化指数高的材料的塑性变形稳定性好（即塑性变形较均匀），不易出现局部性拉裂。
在实际生产中，常用与冲压过程近似的工艺性试验，如拉深性能试验、胀形性能试验等检验材料的冲压性能，以保证成品质量和高的合格率。
模具
模具的精度和结构直接影响冲压件的成形和精度。模具制造成本和寿命则是影响冲压件成本和质量的重要因素。模具设计和制造需要较多的时间，这就延长了新冲压件的生产准备时间。模座、模架、导向件的标准化和发展简易模具（供小批量生产）、复合模、多工位级进模（供大量生产），以及研制快速换模装置，可减少冲压生产准备工作量和缩短准备时间，能使适用于大批量生产的先进冲压技术合理地应用于小批量多品种生产。
冲压设备
除厚板用水压机成形外，一般都采用机械压力机。以现代高速多工位机械压力机为中心，配置开卷、矫平、成品收集、输送等机械以及模具库和快速换模装置，并利用计算机程序控制，可组成高生产率的自动冲压生产线。
安全生产
在每分钟生产数十、数百件冲压件的情况下，在短暂时间内完成送料、冲压、出件、排废料等工序，常常发生人身、设备和质量事故。因此，冲压中的安全生产是一个非常重要的问题。冲压的安全措施是：
（1）实现机械化、自动化进出料。
（2）设置机械防护装置，防止伤手。应用模具防护罩、自动退料装置和手工工具进出料。
（3）设置电气保护、断电装置。设置光电或气幕保护开关、双手或多手串联启动开关、防误操作装置等。
（4）改进离合器和制动结构，在危险信号发出后，压力机的曲轴、连杆、冲头能立即停止在原位上。
