[拼音]：chini
[外文]：red mud

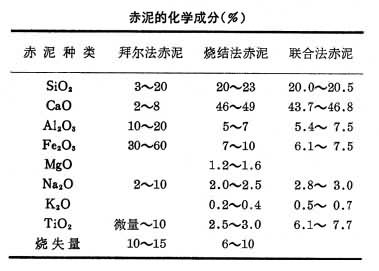

从铝土矿中提炼氧化铝后排出的工业固体废物。一般含氧化铁量大，外观与赤色泥土相似，因而得名。但有的因含氧化铁较少而呈棕色，甚至灰白色。铝土矿中铝含量高的，采用拜尔法炼铝，所产生的赤泥称拜尔法赤泥;铝土矿中铝含量低的，用烧结法或用烧结法和拜尔法联合炼铝，所产生的赤泥分别称为烧结法赤泥或联合法赤泥。赤泥的化学成分如下：
赤泥的物理性质：颗粒直径0.088～0.25毫米，比重2.7～2.9，容重0.8～1.0，熔点1200～1250℃。
生产 1吨氧化铝要排出0.6～2.0吨赤泥。有的国家把赤泥排入海中，因含有碱等有害物质而污染海洋，危害渔业生产。有的在陆地堆放，占用农田，污染水系，干燥后随风飘扬，又污染大气。为了减少污染，赤泥堆场底部应铺设不透水层，在赤泥堆上面铺土种植植物。但积极合理的办法是开展综合利用，如用赤泥生产建筑材料、土壤改良剂，以及回收其中的金属等。目前，烧结法赤泥已利用起来。
烧结法赤泥氧化钙含量高，适合制造建筑材料。中国在1963年开始用它作为普通水泥的生料。赤泥浆刚从氧化铝厂排出时液固比一般为3～4，先通过真空过滤机过滤，使赤泥浆含水率降至60％以下。一般采用三元组分（石灰石、赤泥、砂岩）配料，有时还配入铁粉，赤泥在生料中占25～35％。生料浆的煅烧工艺与一般的普通水泥生产基本相同。用赤泥烧制的水泥熟料各率值为：石灰饱和系数KH=0.88～0.92，硅酸率n=2.0～2.2，铝率P =0.7～1.2。用赤泥生产的425号普通硅酸盐水泥，符合中国国家标准GB175-77中规定的技术要求。此外，烧结法赤泥还可用以生产油井水泥、赤泥硅酸盐水泥、赤泥硅钙肥料等。联合法赤泥的利用同烧结法赤泥相似。
40年代以来，许多国家就拜尔法赤泥的综合利用提出了几十种方法，但绝大多数没有达到工业生产的要求，主要是由于这种赤泥浆不易干燥，脱水能耗大。另外，这种赤泥中铁和碱的含量高，也不利于制造水泥。如用以炼铁，其中的碱会腐蚀炉衬的耐火材料，赤泥中的氧化钛还会使炉渣粘度增加，造成高炉操作困难等。
