装配图

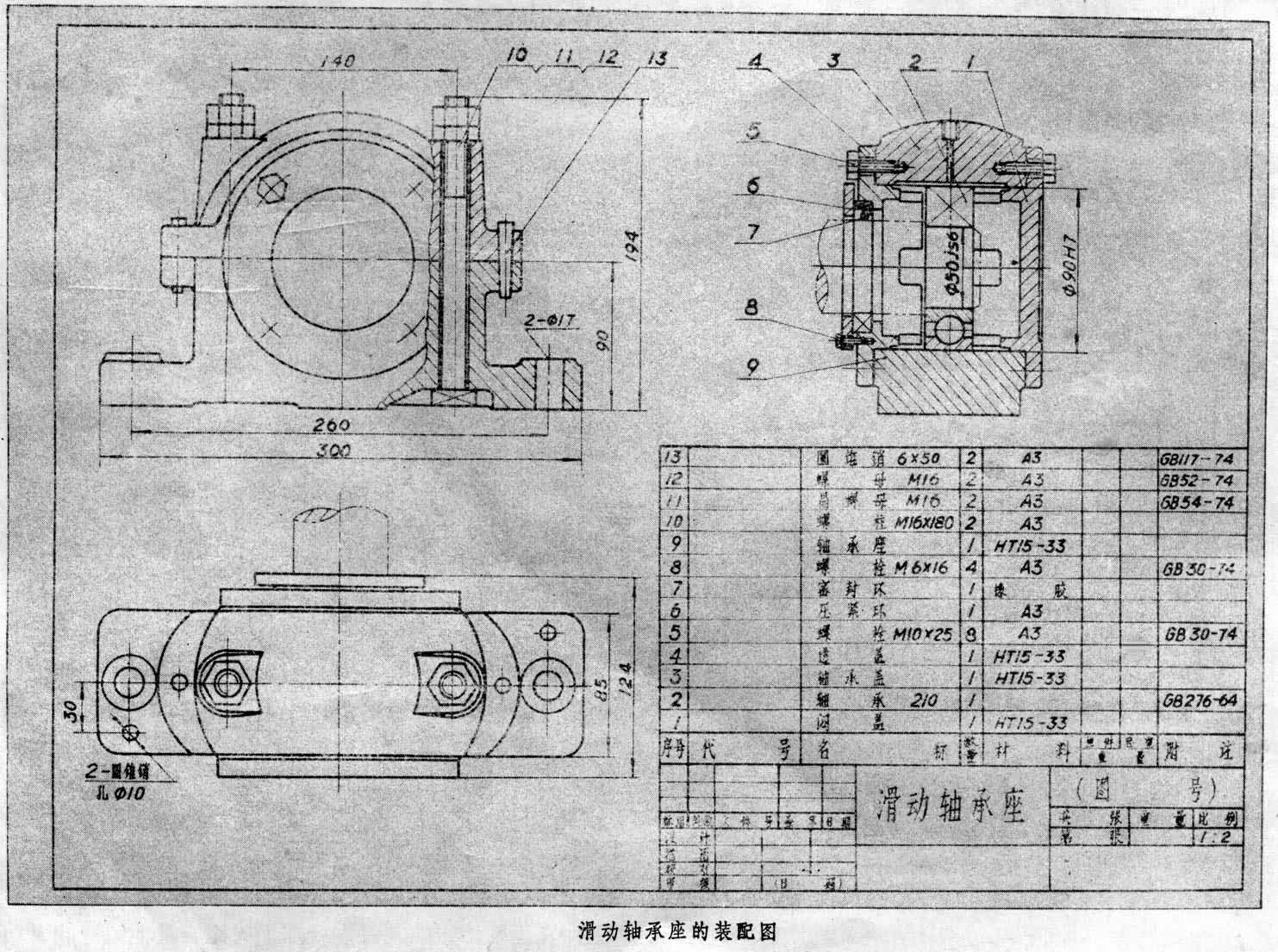

机械制图中表达机器、部件各组成部分装配关系和工作原理的图样(见图)。在生产中依据它来装配、检验、安装和维修机器。装配图中包括4项内容:

(1)表达机器、部件中零件之间装配关系和工作原理的一组图形。这组图形将机器的主要装配关系或工作原理表达在主视图中,再辅以其他的视图、剖视图表达其余的装配关系。

(2)表示机器的规格大小和与装配、安装有关的一些尺寸。其中与装配有关的尺寸是指两零件间具有配合要求的尺寸,零件间连接应保证相等的尺寸。与安装有关的尺寸指该机器与其他机器或基础间连接需要保证的尺寸。

(3)说明在装配、调整、检验时必须满足的技术要求。

(4)供图样管理和生产用的零件序号、明细表和标题栏。装配图按被表达的对象是整台机器还是部件分为总装图和部件装配图。前者主要表达各部件和部分零件间的装配关系,后者仅表达零件间的装配关系。对于简单的机器设备,总装图往往与部件装配图合并为一张图。
