[拼音]：keduan zhutie
[外文]：malleable cast iron

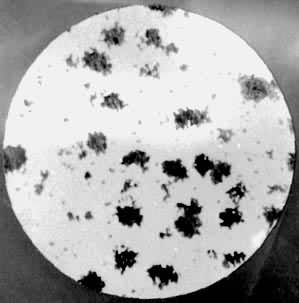

由白口铸铁经退火处理制成，也称韧铁或马铁。它的显微组织为铁素体或珠光体（见光学金相检验），基体上分布着团絮状石墨（见图）。中国河南洛阳出土的战国时代的铁铲就是由可锻铸铁制成的，显微组织是团絮状石墨，基体大都是铁素体，有少量珠光体。
种类
可锻铸铁分为白心可锻铸铁和黑心可锻铸铁。后者又可分为铁素体黑心可锻铸铁和珠光体黑心可锻铸铁。
（1）白心可锻铸铁：由法国人R.A.F.de罗茂于1722年研制成功。将碳、硅含量较低的白口铸铁密封在氧化介质中，在950～1050℃温度下保持几十个小时进行脱碳退火处理，就得到外层为铁素体、中心残留着少量珠光体和团絮状石墨的显微组织。其心部断口呈白色，故称为白心可锻铸铁。
（2）黑心可锻铸铁：由美国人S.博伊登于1826年在引进制造白心可锻铸铁工艺的基础上发展而成。将碳、硅含量较低的白口铸铁放在中性介质中进行石墨化处理后，在 850～950℃温度下保持几十小时，炉内冷却至720～740℃再保温十几小时，最后得到铁素体基体和团絮状石墨的铁素体黑心可锻铸铁；或在850～950℃下保温十几小时后出炉，空气中冷却，得到珠光体基体和团絮状石墨的珠光体黑心可锻铸铁。
性能和用途可锻铸铁中石墨呈团絮状，含量较少，应力集中现象不太显著，对铸铁的有效负荷面积减小不多，抗拉强度可达300～700兆帕，延伸率可达2～12％，切削加工性能、抗氧化生长性能和耐蚀性能良好。
可锻铸铁铸态组织为白口，铁水流动性较差，容易产生缩孔，热裂倾向较大，所以一般只适用于形状不太复杂的铸件。此外由于退火时间随壁厚加大而延长，同时过厚的铸件中心部分难达到完全退火，因此白心可锻铸铁件的壁厚一般不超过12毫米，黑心可锻铸铁壁厚不超过25毫米。铁素体可锻铸铁广泛用于汽车、拖拉机的轮圈、差速器壳和底盘零件，机床附件中的扳手，输电线路中的瓷瓶铁帽、线夹、碗头排板，纺织机械中的粗纺机和印花机盘头以及水油管道中的弯头、三通、接头、中压阀门等。珠光体可锻铸铁用于气阀摇杆、加煤机零件、高压接头阀体和汽车工业拨叉、差动齿轮箱等。白心可锻铸铁用于汽车零件吊架、驾驶盘柱叉肩、纺织机零件等。
发展可锻铸铁的研究主要集中在铸态稳定碳化物，铸件中不出现游离石墨片，缩短退火时间以提高机械性能和使用性能等方面。此外，铸件厚度和重量限制范围有所扩大，现代已生产出壁厚2～80毫米或重达150千克的可锻铸铁件。
