1 实验
1．1 仪器和试剂：
仪器：721分光光度计、78-_2型磁力搅拌器、PHS一2c酸度计、COD测定仪。
试剂：硅酸钠、硫酸、硫酸铝、氢氧化钠、硫酸铁、稀盐酸(等所用试剂均为AR)。
1．2 废水处理实验
取一定数量的絮凝剂于盛装1000mL某厂印染废水的烧杯中，通过电动搅拌器快速搅拌，搅拌时间由处理的废液量决定，以使絮凝剂快速分散在废液中；慢速静置沉降后取液面以下2cm处清液进行分析测定。COD值测定采用重铬酸钾法，透光率的测定用分光光度法，酸度采用pHs一2型酸度计测定，浊度采用光电式浊度仪测定，色度使用稀释倍数法测定。
1．3 混凝试验
试验水样：取一定量的硅藻土(通过400目筛孔后在105℃下干燥1h，置于干燥器内备用)加蒸馏水后充分搅拌均匀，配成试验水样。
混凝试验：取500mL水样倒入烧杯中，投加一定量的絮凝剂后，先快速(200r／min)搅拌1．5min，再慢速(60r／min)搅拌10 min，观察絮体的形状及沉降速度。静置30 min后在距上清液表面2 cm处取样分析，用紫外可见光分光光度计测定吸光度。吸光度实质是残余浊度的表征，吸光度愈小，说明混凝性能愈佳。
2 PSAFS的制备
2．1 制备原理
聚硅酸(Ps)作为助凝剂，来源广、无毒、成本低且聚合简单，可以加速悬浮物的沉降。但是聚硅酸的电中和能力很弱，易凝胶，稳定性和储存性较差，在使用上受到一定限制。据国内外相关文献报道，在聚硅酸中加入金屑离子不但能增加其稳定性，还能形成一系列新型聚硅酸絮凝剂，如聚硅酸铝、聚硅酸铁、聚硅酸铝铁等。在合成方面，主要是将硫酸铝和硫酸铁溶液混合后加入到聚硅酸中，因为铁盐比铝盐更容易与聚硅酸聚合，这样将影响铝盐与聚硅酸的聚合。制得聚硅酸硫酸铝铁絮凝剂。
2．2 制备方法
室温下，把水玻璃溶液稀释1O倍，用20％的硫酸溶液和1．0mol／L的NaOH溶液调节pH值到5．5左右装入带有冷凝装置、分液漏斗和温度计的三口烧 中。活化一定的时间后，快速搅拌，按照预先配好的比例先后加入0．5 mol／L的硫酸铝溶液和0．5mol／L的硫酸铁溶液，用O．25 mol／L的NaOF溶液调节混合液的pH值并持续搅拌1O 30 rain，然后用蒸馏水稀释到一定浓度后静置熟化。据文献的研究，硅酸和金属离子共聚成复合絮凝剂'[Al，Fe]／[Si]的摩尔比决定絮凝剂综合性能的发挥，通过试验确定AI／Fe／Si的比值来制备样品，达到稳定性和有效性的最佳结合。
3 结果与讨论
3．1 A1／Fe的摩尔比对絮凝性能的影响

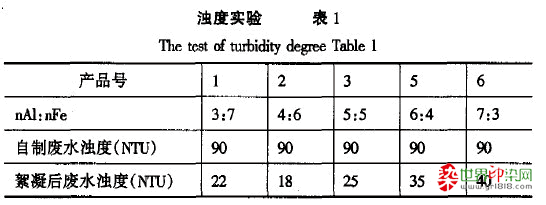

A1／Fe的摩尔比对絮凝性能的影响见表1。从表1可知，PSAFS的絮凝效果在相同剂量范围内，当 和Fe摩尔比为7：3、4：6、5：5、6：4、7：3时，PsA 絮凝性能的影响，当A1／Fe=4：6时，絮凝剂的除浊效果最好，本实验A1／Fe的摩力比选用4：6。原因是这是因为Fe3 加入后，AP 和Fes 在水解过程中会通过羟基桥连成多核多羟基络合物，这种多核多羟基络合物具有更强的电中和能力和架桥吸附能力，PSAFC的分子结构呈长链枝权状聚集态。随着铁离子含量增加，除浊效果加强，样品的分子链长度增加，这一点正好解释了出现以上现象的原因。但是，随着铁含量的继续增加，絮凝效果的增加趋缓。
