1 试样、药剂及试验方法试样：高岭土，-500目占95%，试验时将其配成10%的悬浮液使用。药剂：聚丙烯酰胺，分子量为500万，分子式为[ CH2CH(CONH2)]x，水解度为30%，配成0.01%的溶液；三氯化铁(FeCl3.6H2O)，分子量为270，配成0.01%的溶液使用。

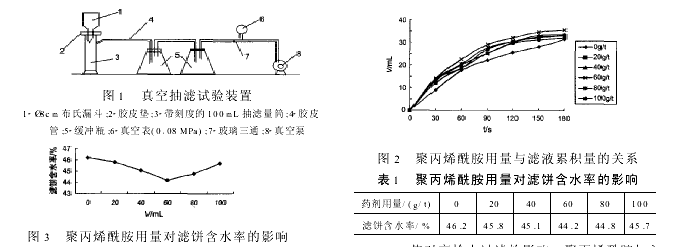

试验方法：过滤试验装置如图1所示。在烧杯中置入浓度为10%、添加不同量助滤剂的滤液50mL，充分搅拌后，注入漏斗。在搅拌的同时，开启真空泵到一定真空度(0.05MPa)，注入溶液的同时开始计时，以10s的时间间隔通过带刻度的抽滤量筒，记录不同时间的滤液累计体积，直至过滤结束，整个计时过程为3min。过滤结束后，称取湿滤饼质量，然后放入烘箱(95°±5°)干燥至恒温，根据烘干前后滤饼质量差异计算滤饼水分。
2 试验结果及讨论
2.1 聚丙烯酰胺用量对高岭土过滤的影响 由图2、图3可看出，当加入助滤剂聚丙烯酰胺后，高岭土过滤速度加快，且随药剂用量的增加，过滤速度也逐步提高。当聚丙烯酰胺用量为60g/t时，过滤速度最快，滤饼水分最低，为44.2%；而当聚丙烯酰胺用量为80g/t时，过滤速度又有所降低，滤饼含水率有所提高，为44.8%(表1)。原因主要是：加入聚丙烯酰胺后形成的絮团较大且疏松，在较大的压差作用下极易变形，使得高岭土在过滤介质上形成一层紧密压实的滤饼，比阻较大，从而降低了过滤速度。

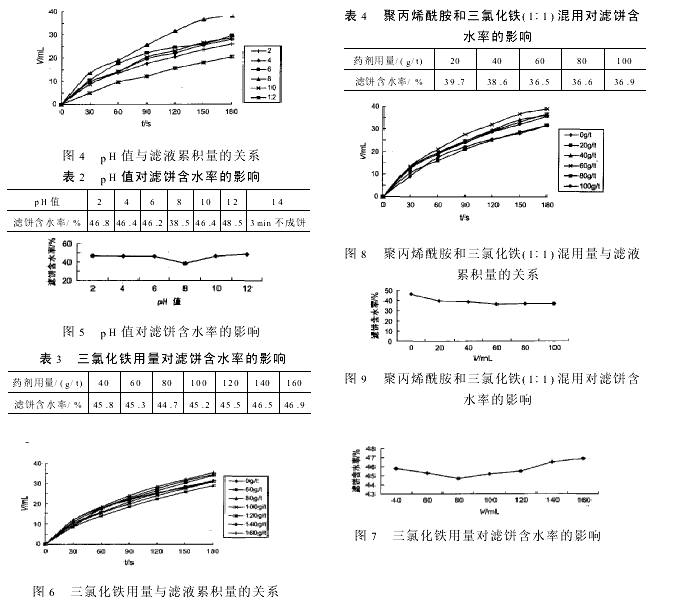

2.2 pH值对高岭土过滤的影响 聚丙烯酰胺加入量为60g/t时，以pH值为变量，表2列出了pH值对滤饼水分的影响。从图4、图5中可看出，随pH值的升高，滤饼水分随之降低。当pH为8时，滤饼水分最低，为38.5%；但随pH值不断升高，滤饼水分增加加快，当pH为14时，3min不能成饼。因此pH=8时，过滤速度最快，滤饼水分最低。
2.3 三氯化铁用量对高岭土过滤的影响 从表3和图6、图7可看出，当pH为8时，随FeCl3.6H2O加入量的增加，滤饼水分下降，当加入量为80g/t时，滤饼水分最低，为44.7%。可见单加入FeCl3.6H2O，效果不太理想。
2.4 聚丙烯酰胺和三氯化铁(1∶1)混用对高岭土过滤的影响 表4和图6、图7列出了当pH为8、聚丙
烯酰胺与FeCl3.6H2O(1∶1)混用时，对高岭土过滤中滤饼水分的影响。即加入两种药剂的混合物时，不论多少，对降低滤饼水分都有很好的效果。当加入的混合药剂为60g/t时，滤饼水分为36.5%，比不加药剂时的46.2%下降了9.7%。但当加入量越大时，滤饼水分降低的量不大；当加入100g/t时，滤饼水分反而有所升高。
3 结束语当pH为8、聚丙烯酰胺与FeCl3.6H2O(1∶1)混用，且用量为60g/t时，高岭土滤饼水分最低，为36 5%。
