1.PLC污水处理工艺流程简介
污水由进水系统通过粗格栅和清污机进行初步排除大块杂质物体，到达除砂池中。在除砂池系统中细格栅和转鼓清污机进一步净化污水中的细小颗粒物体，将污水中的细小沙粒滤除后进入氧化沟反应池。在该氧化沟系统中进行生化处理，分解污水中的有害物质，此环节用到一些化学药剂来加强处理效果，如复合碱、氯气、油絮凝剂等。对污水进行除油、消毒、调整PH值。同时在该系统中设置有溶解氧仪超声波检测器，通过它对污水中的含氧量进行检测，根据其反馈到PLC的值来控制曝气机变频器的运行，改变污水中溶解氧的含量。潜水搅拌机的作用是推进水流，使氧化沟的污水和活性污泥处于剧烈搅拌充分混合接触，使生化反应更加充分，以最大程度地分解污水中的有害成分。经处理的污水进入沉淀池中，在刮泥机的作用下进行物理沉淀，为了加强沉淀效果，同时加入混凝剂和絮凝剂利用高分子助凝剂的强烈吸附架桥作用更加容易沉降。污水经沉淀池处理最后到达脱水环节，离心式脱水机作用下进行脱水处理后排出清水。
2.工业污水处理系统控制形式
早期的控制系统多采用继电器——接触器控制系统，但随着电子技术的飞速发展，控制要求的不断提高，该类控制方法已不能满足现代工业污水处理系统的控制要求，因此已逐渐被淘汰，取而代之的是DCS、现场总线控制、PLC等控制方。
对于含氧量输入检测。数字量输入，该输入为模拟量输入。曝气过程是工业污水处理系统中最重要的环节，为了保证微生物所需要的氧气，必须检测污水中的含氧量，并通过曝气机增加或减少其含氧量。通过将溶解氧仪设置在适当位置上，将检测值反馈到PLC中，通过运算输出控制曝气机的转速信号。当溶解氧值偏低时，降低了微生物分解的效果，延长了处理时间，严重时甚至导致处理失效，因此需要增加曝气机转速以增加供氧量；当溶解氧值偏高时，导致微生物过氧化，降低了其活性，也不利于处理，因此减小曝气机转速以减少供氧量，最终使污水中的溶解氧保持在一定的范围内。
3.PLC污水处理硬件系统配置
3.1PLC污水处理系统主要组成部分

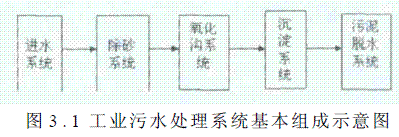

工业污水处理系统的结构比较复杂，设备较多，在氧化沟中其控制过程及原理大致相同，都是通过控制曝气机的转速来调节污水中的含氧量，其基本组成如图3.1所示。
其中沉淀系统主要设备为刮泥机，其功能是对进行氧化沟处理后的污水进行物理沉淀，将污泥和清水分离，刮泥机在整个系统启动后就开始持续运行。在该系统中用到一定化学药剂主要包括混凝剂、絮凝剂、复合碱等，主要用来调节改善混凝条件及絮凝体结构，利用高分子助凝剂的强烈吸附架桥作用，使细小松散的絮凝体变的粗大而紧密，容易发生沉降。
污泥脱水环节。污泥脱水系统主要包括离心式脱水机，其主要功能是对氧化池中处理过污水的活性污泥进行脱水处理，由于对污水进行处理后，活性污泥中有新的微生物及其他杂质，因此需要先对活性污泥添加一定量的药物，便于污泥脱水。离心式脱水机主要有聚合物泵、污泥机和切割机构成，以上设备按照顺序控制的方式启动，依次启动聚合物泵、污泥机和切割机，完成对污泥的脱水处理。
3.2PLC污水处理工作原理

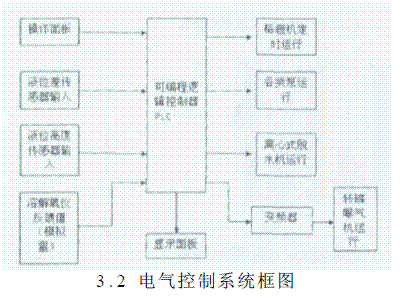

工业污水处理系统的电气控制系统总框图如图3.2所示，PLC为核心控制器，通过检测操作面板按钮的输入、各类传感器的输入，以及相关模拟量的输入，完成相关设备的运行、停止和调速控制。
4.变频与变压原理
当在实际利用变频器调节电机转速的过程中，当频率f下降时，定子绕组的反电动势E有所下降，定子电流增大，但是转子侧的负载并未增加，故转子段电流不变，根据电流平衡方程可知，励磁电流比增大，因而磁通φm增大。φm增加将导致铁芯的饱和，进而引起励磁电流波形的畸变，这是不希望的结果，因此希望φm可以保持基本不变。要实现这个目标，只要在变频过程中使变频器输出电压Ul/f=const，则磁通φm可保持基本不变。因此变频的同时也要变压，常用VVVF表示。
5.溶解氧仪
选用PH/溶解氧测量仪型号：SA29-MP525。测量范围：pH：(-1.999～19.999)pHmV：±1999.9mV，溶解氧：(0～40.00)mg/L(ppm)；(0～200.0)%温度：(-10～110)℃精确度：pH：±0.002pHmV：±0.03%FS溶解氧：±0.10mg/L温度：±0.4℃，自动温度补偿：pH：(0～100)℃溶解氧：(0～45)℃，其他参数：数据储存：900组，通讯接口：RS232，电源：DC9V/300mA。其特点是高精度的pH+溶解氧双参数仪表。配用2503型pH电极，可用于离子强度较低、浑浊液体和胶体溶液的测量。可设定高纯水和加氨纯水二种特殊的pH测量模式，适合电力、石化等行业使用。新型的溶氧电极有盐度测试功能，自动实现盐度补偿和温度补偿；仪器内置气压传感器，自动实现气压补偿。极谱型溶氧电极，极化时间短，响应快，测量准确。
6.总结
工业污水处理控制系统是一个比较复杂的综合系统，它包括与之相关的生产工艺流程、相关生产设备，现场计量自控检测仪表的选用、控制流程的模型建立、对PLC系统软硬件应用研究等。
