[拼音]：luoxuanban huanreqi
[外文]：spiral heat exchanger
由两张平行的金属板卷制成两个螺旋形通道，冷、热流体之间通过螺旋板壁进行换热的换热器。

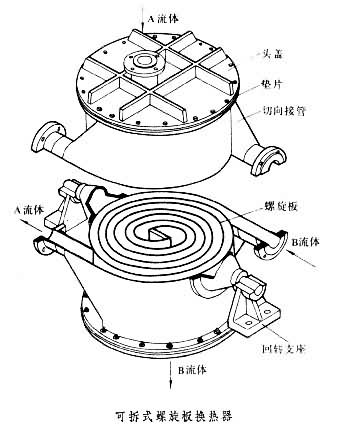

结构型式螺旋板换热器有可拆的和不可拆的两种型式。不可拆式螺旋板换热器的结构比较简单，螺旋通道的两端全部焊死。可拆式螺旋板换热器（见图）除螺旋通道两端的密封结构以外，其他与不可拆式完全相同。为达到机械清洗的目的，可拆式螺旋通道，一端敞开，用平板盖和垫片密封，以防止流体漏到大气中或同一通道内的流体短路。为了提高螺旋板的承压能力，在板与板之间用定距柱支撑。筒体上的流体进出口有法向接管和切向接管两种。中国普遍使用切向接管，它的流体阻力小，杂质容易被冲出。使用回转支座比较方便，可使换热器立放或卧放。换热的A、B流体分别流过螺旋板的两侧，其中的一种流体沿螺旋通道由外向内，至中心出口流出；而另一种流体则沿螺旋通道由中心进口，由内向外流出。两种流体呈纯逆流方式流动。螺旋板换热器最大结构尺寸为：板宽1800毫米，外径1700毫米，传热面积250米2，板与板之间的距离20毫米。允许最高操作压力可达 2.5兆帕。工作温度由选用的材料而定，材料大多用碳钢、不锈钢、铝、铜和钛。
应用
螺旋板换热器应用广泛。在中国，中小型合成氨厂的变换热交换器和合成塔下部的热交换器�严群笥寐菪寤蝗绕魅〈芸鞘交蝗绕鳌Ｉ占畛У牡缃庖杭尤绕骱团钜旱睦淙雌鳎捎寐菪寤蝗绕魉玫纳璞阜呀鑫芸鞘交蝗绕鞯�1/3。此外，这种换热器用于塔顶冷凝、淬火油冷却、发烟硫酸冷却和脂肪酸冷却等都有良好的效果。这种设备用于蒸汽的冷凝和无相变的对流传热效果最佳，也可用于沸腾传热。
特点螺旋板换热器的特点是：
（1）传热效能好。弯曲的螺旋通道和定距柱，有利于增强流体的湍流状态。通道内流体阻力小，可提高设计流速，有种于提高传热系数。对于水-水换热，传热系数可达1.8～3.5千瓦每平方米每摄氏度〔kW/(ｍ2 ·℃)〕。
（2）有自清洗作用。单通道内的流体通过通道内杂质沉积处时，流速会相对提高，容易把杂质冲掉。
（3）不可拆式结构的密封性能好，适用于剧毒、易燃、易爆或贵重流体的换热。
（4）相邻通道内的流体呈纯逆流方式流动，可得到最大的对数平均温差，有利于小温差传热，适用于回收低温位热能。
（5）结构较紧凑。单位设备体积内的传热面积可达150米2/米3。
（6）由于螺旋通道本身的弹性自由膨胀，温差应力小。
（7）价格低廉。能否选用螺旋板换热器的关键是堵塞问题，尽管它有自清洗作用，但由于设计或操作不当也会发生堵塞，这时即使用可拆式结构也难于用机械方法清洗。采用水、气或蒸汽吹洗，操作方便效果更好。螺旋板换热器最大的缺点是检修困难，如发生内圈螺旋板破裂，便会使整台设备报废。
