[拼音]：huochai
[外文]：match
利用某些物质的剧烈氧化还原反应产生高温而发火燃烧的一种取火工具。由药头(发火介质)和火柴梗（燃烧介质）组成。药头主要包含氧化剂和还原剂。
沿革
中国南北朝(420～589)时期，将硫磺沾在小木棒上，借助于火种或火刀火石，能很方便地把“阴火”引发为“阳火”。这可视为最原始的火柴。
1669年，德国人H.布兰德提炼出了黄磷。人们利用黄磷极易氧化发火这一特性，在小木棒一端沾上硫磺，然后再沾黄磷而发光。1805年，法国人钱斯尔将氯酸钾和糖用树胶粘在小木棒上，浸沾硫酸而发火。这些都是现代火柴的雏形。
1826年，英国人J.沃克把氯酸钾和三硫化锑用树胶粘在小木棒端部作药头，装在盒内，盒侧面粘有砂纸。手持小木棒将药头在砂纸上用力擦划，能发火燃烧。这是最早具有实用价值的火柴。
1831年，法国人C.索里亚以黄磷代替三硫化锑掺入药头中，制成黄磷火柴。这种火柴使用方便，但发火太灵敏，容易引起火灾，而且在制造和使用过程中，因黄磷有剧毒，严重危害人们的健康。
1845年，奥地利人A.施勒特尔研制出赤磷（也称红磷），它是黄磷的同素异形体，性能比较稳定，且无毒。1855年，瑞典人J.E.伦德斯特伦创制出一种新型火柴，它是将氯酸钾和硫磺等混合物粘在火柴梗上，而将赤磷药料涂在火柴盒侧面。使用时，将火柴药头在磷层上轻轻擦划，即能发火。由于把强氧化剂和强还原剂分开，大大增强了生产和使用中的安全性，称之为安全火柴，应用广泛。
1898年，法国人H.塞弗纳和E.D.卡昂以三硫化四磷取代黄磷制成火柴，称为硫化磷火柴。这种火柴与黄磷火柴一样随处可以擦燃而没有黄磷的毒性，但仍不如安全火柴安全。
火柴工业开创于欧洲。1833年，世界上第一家火柴厂建立于瑞典卡尔马省的贝里亚城。1865年，火柴开始输入中国，当时称之为“洋火”或“自来火”。中国的第一家火柴厂是卫省轩于1879年在广东省佛山县创办的巧明火柴厂。到1900年，中国共开设了19家火柴厂。1921年，刘鸿生在苏州创办鸿生火柴厂，改进了火柴配方，改善了生产管理，生产出质优价廉的“美丽”牌火柴。刘鸿生于1930年又创建了上海大中华火柴公司。1949年后，中国火柴生产逐步实现了机械化和半自动化。1967年，第一台火柴自动连续机试制成功。1982年在济南火柴厂建成了中国第一条连续生产线。
发火原理
火柴有摩擦火柴（又称硫化磷火柴）与安全火柴之分，其发火原理不尽相同。
摩擦火柴药头的主要成分是氯酸钾和三硫化四磷，稍在粗糙表面摩擦、产生的热足以使这两种物质起化学反应而发火。
安全火柴药头中以硫磺取代三硫化四磷。一般的摩擦热不足以使药头起反应，只有在火柴盒侧面的磷层上擦划时，摩擦热先使磷与氯酸钾发生反应，放出较多的热能，促使药头中的化学物质产生反应而发火。它的反应过程如下：
2KClO3+ 3S──→2KCl + 3SO2+ 1137kJ
上述化学反应过于剧烈，发火太猛，不利于使用。为了控制发火速度，药头中还需加入一些石英粉等填充剂，使药头发火缓和、稳定；此外，还加入重铬酸钾和颜料等，以改善抗潮性能和外观。若以淀粉、虫胶等代替硫磺并加入一些香料，便制成无硫芳香火柴，燃烧时不产生刺激性气体SO2，且能散发香味，使人感到舒适。
分类
根据用途和药头成分，火柴可分为日用火柴（普通火柴）和特种火柴两大类。
日用火柴按包装外形和所用原料有木梗火柴、蜡纸梗火柴和书式火柴3种。
（1）木梗火柴：用质地比较松软的木材制成方形截面的火柴梗，梗端沾上石蜡和药浆，干燥后装于木片或纸板制成的小盒中，盒侧面涂以磷层。为最普通的火柴。
（2）蜡纸梗火柴：简称蜡梗火柴。用薄纸浸以熔融的石蜡后挤缩成截面为圆形或方形的长梗条，再经切断制成火柴梗。适合于缺乏木材的地区。因梗枝含蜡量大，引燃性能比较好，燃烧时间也比同样规格的木梗长2～3倍，适用于航海、渔猎、勘探等野外作业的环境。但是石蜡在较高温度下易软化，使梗枝的刚度降低，影响使用，故不适用于热带地区。
（3）书式火柴：因其包装外形扁薄且似书册而得名。其梗枝是用木片或纸板冲切而成，每10支或15支为一组，一端基部相连，呈梳齿状，梗尖一端沾石蜡及药浆。制成火柴后，用卡纸封面装订成册。磷层涂刷于封面装订处。使用时逐根撕下擦划。这种火柴外形美观、携带方便。
特种火柴采用特种的药头配方，以产生不同的特殊功能。主要有下列5种：
（1）抗风防水火柴：药头中含有比普通火柴多15％左右的氧化剂，发火性能较强；表面沾有一层防潮薄膜，可防止受潮；药头粗而长，直径约5mm，长度为30mm。擦燃后以每秒4～6mm的速度燃烧，能均匀地持续燃烧5～7秒钟。这种特性使它能抗强风，不怕雨淋，适合于地质、水文、气象、航海、渔猎等野外作业人员使用。
（2）高温火柴：药头分内外两层。内层是抗风防水火柴的药料；外层采用四氧化三铁和铝、镁粉等原料，用硝化纤维溶液粘合而成。大小规格与抗风防水火柴相似。燃烧时能产生1200℃以上的高温，可供引燃熔接剂之用，故又称焊接火柴。
（3）信号火柴:又称信号筒。筒身直径2.5～3cm，长16～38cm。磷层涂在筒盖端部。药料中掺入硝酸锶或硝酸钡、碱式碳酸铜等物料，燃烧后能分别发出红、蓝、白等不同颜色的持续火光，照度达80～800支烛光，可供铁路车辆或航海船舶夜间信号联络之用。
（4）多次燃烧火柴：能反复发火，多次燃烧。这种火柴不用木梗，而由氯酸钾、硫磺、二醋酸纤维、多聚甲醛及填充剂等化学品经与丙酮混合后压制成直径为2～5mm的棒形火柴，称为火柴芯（无火柴梗和药头之分），以它在磷层上擦划即可发火。由于二醋酸纤维的阻燃作用，控制了发火物质的燃烧，不致于使整根火柴一次燃烧完，达到多次使用的目的。已研制成能反复擦燃 600次以上的火柴。
（5）感光火柴：燃烧时发光，照亮物体后能使照像胶片感光。可代替闪光灯供摄影用。
制造工艺
火柴的制造工艺因品种而异。

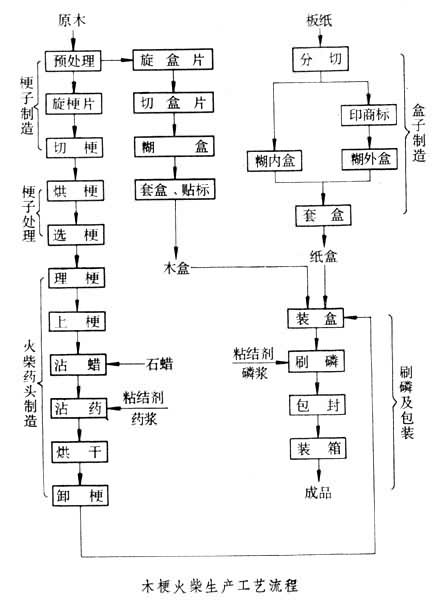

木梗火柴制造大体可分为梗子制造、梗子处理、火柴药头制造、盒子制造、包装及刷磷5个部分(见图)。
（1）梗子制造：制作火柴梗应选用质地疏松、纹理顺直、易燃、无异味的木料。常用的树种是杨科或椴科，也可用松类或云杉。松类木料需经蒸煮以除去所含松脂。
选材后，将原木锯截成段，剥去树皮，旋削成厚薄均匀的连续梗片。梗片再分切成一定规格的梗枝。
（2）梗子处理:将梗子用浓度1％左右的磷酸或磷酸铵溶液浸淋，称为防灼处理，可避免火柴燃烧后的余烬掉落。经沥干除去表面水分后，送往烘梗机中烘干，使梗杆含水率降到6～8％。梗枝烘干后，经过选梗机筛选，除去断残枝和长条、宽片，选出符合规格的梗枝。
（3）火柴药头制造：合格的梗枝经风力管道或传送带送到火柴自动连续机，自动进行理梗、上梗、沾蜡、沾药、烘干和卸梗等多道工艺，即完成火柴的制作。
（4）火柴盒制造：火柴盒分为纸盒和木盒两种。纸盒采用厚度为0.4mm、定量为300g/m2的卷筒板纸或平板纸为原料。分纸机将原卷筒板纸分切成不同的宽度，以适应外盒或内盒的制作需要。内外盒分别制好后，进行套盒，成为一整体。木盒选用材质较好无疤节的木段，在旋盒片机上旋出带有划痕的内盒片或外盒片，再分别切成盒条，经糊盒机糊制，烘干后套盒、贴标。
（5）包装与刷磷：火柴与火柴盒在包装工序汇合。装盒机将火柴按规定的支数整齐地装入盒内，随后，刷磷机在盒子侧面刷上磷浆。另有一种磷面是在印刷商标时印到盒片侧面上的，称为“印刷磷面”。磷浆主要成分是赤磷和粘合剂。传统的粘合剂是皮胶，现在亦使用合成粘合剂。经烘干后，包封机将每10盒火柴封成小包，装入箱内（小箱100包，称为“件”；大箱200包，称为“双件”），即为成品。
蜡梗火柴制造蜡梗的制造有两种方式：一种是拉模成型，另一种是挤压成型。都要经过原纸分切、浸蜡、成型、冷却和切断等工艺过程。它采用定量40～45g/m2的卷筒有光纸为原料，分切成宽度为20～25mm的盘纸，通过成型模或成型轮在温度为 120℃左右的熔化石蜡中形成圆形或方形截面的梗条，经凉水或冷风冷却定型后切断成梗枝。蜡梗的规格一般为长28～38mm，圆梗直径1.5mm，方梗截面为1.6×1.6mm。
火柴药头的制造与木梗火柴的一样，经过理梗进入普遍的火柴连续机上梗、沾药，制成火柴。但在沾药前不需沾蜡。蜡梗与药头的结合牢度较差，沾药浆前需先经预处理，去掉梗枝端部（沾药处）表面的蜡层，并略使纸层松散，以增加药头与梗子的粘结力；药头的干燥是在较低的温度(20～40℃)下进行，以免梗中石蜡熔化。
纸梗书式火柴制造分为制梗(一般称火柴梳)、制封皮和装订 3部分。为防止纸梗燃烧熄灭后的残枝阴燃，制梗用板纸需经防灼处理。这种处理是在板纸生产过程的最后工序，即当纸坯通过末级烘缸前，以5％的磷酸氢二铵水溶液均匀喷洒在纸板上，再经烘干，含水率应保持在8％左右。
采用火柴梳自动连续机（CM机）自动完成制梗和沾药头。用封皮涂磷分切机（PM机）将印制好商标的封皮纸涂上磷层，经干燥塔烘干后，先纵向分切成条，再横向分切成片，以供包装之用。火柴梳和封皮汇合于装订机（AM机），火柴梳在机上裁切，封皮经过折叠后组合装订成册，即为成品。
