[拼音]：taoguanshi huanreqi
[外文]：double-pipe heat exchanger

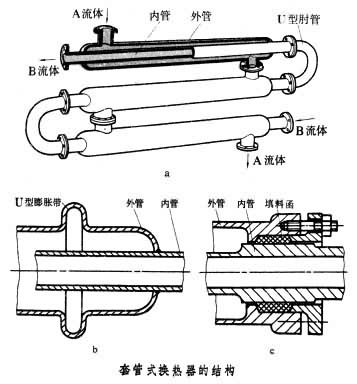

以同心套管中的内管作为传热元件的换热器。两种不同直径的管子套在一起组成同心套管，每一段套管称为“一程”，程的内管（传热管）借U形肘管，而外管用短管依次连接成排，固定于支架上（图中a）。热量通过内管管壁由一种流体传递给另一种流体。通常，热流体（A流体）由上部引入，而冷流体（B流体）则由下部引入。套管中外管的两端与内管用焊接或法兰连接。内管与U形肘管多用法兰连接，便于传热管的清洗和增减。每程传热管的有效长度取4～7米。这种换热器传热面积最高达18米2，故适用于小容量换热。当内外管壁温差较大时，可在外管设置U形膨胀节（图中b）或内外管间采用填料函滑动密封（图中c），以减小温差应力。管子可用钢、铸铁、陶瓷和玻璃等制成，若选材得当，它可用于腐蚀性介质的换热。这种换热器具有若干突出的优点，所以至今仍被广泛用于石油、石油化工等工业部门。它的主要优点是：
（1）结构简单，传热面积增减自如。因为它由标准构件组合而成，安装时无需另外加工。
（2）传热效能高。它是一种纯逆流型换热器，同时还可以选取合适的截面尺寸，以提高流体速度，增大两侧流体的给热系数，因此它的传热效果好。液-液换热时，传热系数为 870～1750W/（m 2·℃）。这一点特别适合于高压、小流量、低给热系数流体的换热。套管式换热器的缺点是占地面积大；单位传热面积金属耗量多，约为管壳式换热器的5倍；管接头多，易泄漏；流阻大。
为增大传热面积、提高传热效果，可在内管外壁加设各种形式的翅片，并在内管中加设刮膜扰动装置，以适应高粘度流体的换热。
