[拼音]：lingjiantu
[外文]：detail drawing

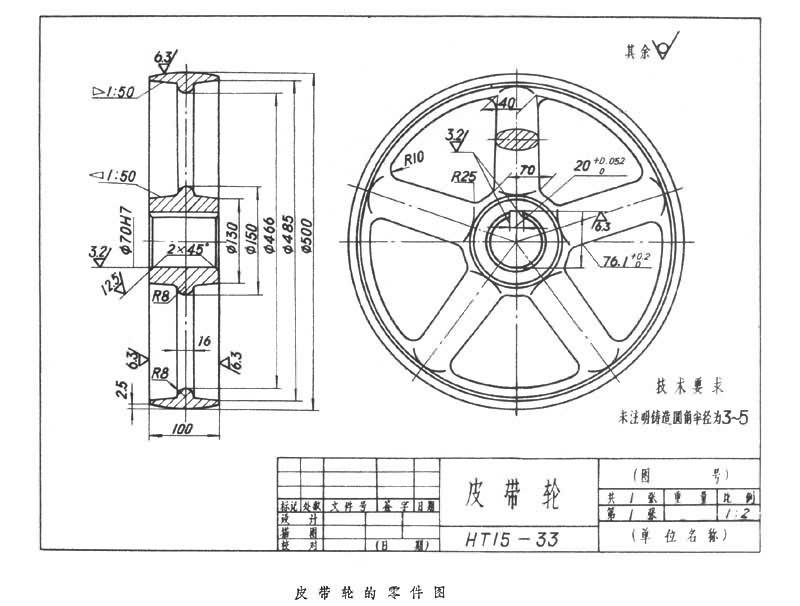

在机械制图中表达零件的结构形状、尺寸大小和技术要求的图样（见图）。在生产中依据它来制造和检验零件。一张完整的零件图应包括 4项内容。
（1）表达零件形状结构的一组图形。在绘制图形时应参考零件在机器中的安装位置和结构特征选择好主视图，并用足够的图形完整地将零件的形状表达清楚。
（2）确定零件各部分形状大小和相对位置的尺寸。在标注尺寸时，除应遵守机械制图国家标准中关于尺寸标注的规定外，还应做到尺寸完整，即要求不遗漏不重复，尺寸合理，即符合设计和工艺上提出的要求。
（3）说明零件在制造和检验时应达到的全部技术要求。其中包括公差与配合、形状和位置公差、表面粗糙度、材料的热处理等项目。
（4）填注零件的名称、材料以及与图样管理有关记载的标题栏。
