SCDF系列滤布滤池_废水治理

工作原理

污水首先进入滤布滤池，依靠重力作用通过滤布，过滤后的水进入滤盘、中心管，排放或回用。随着过滤的进行，滤布上沉积的物质增多，过滤速度逐渐减小，滤池中的水位逐渐上升。当水位上升到设定的水位时，开始进行负压反抽吸，随着滤盘缓慢转动，滤布被清洗干净。

进水中比较大的固体会自然沉降到斗形池底，然后利用排泥泵将这些污泥送到污泥处理设施进行处理。

应用范围：

1. 污水的深度处理

2.自来水水源水处理

3.物质回收

4.工业生产废水处理

5.中水回用

6.工业过程水处理

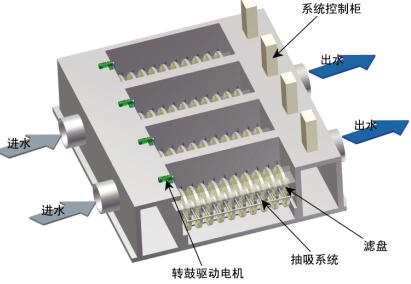

平面效果图

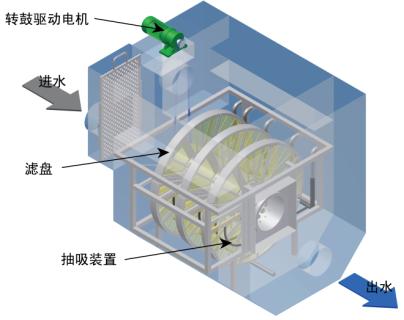

系统构成

1.过滤装置

SCDF过滤装置主要由中央转鼓、过滤转盘组成。中央转鼓的出水口一段焊接在预埋出水口处。原水经滤盘，通过中央转鼓上的进水孔进入中央转鼓，从出水口流出滤池。中央转鼓由电机驱动。

2.反抽吸系统

反抽吸装置主要由反抽吸泵、反抽吸管道、吸盘等组成。吸盘通过支架固定在滤盘的两侧。当滤池水位达到设定水位时，反抽吸泵产生的负压将滤后水从盘内吸出，同时将沉积在滤盘上的固体物质一并吸出，达到冲洗滤盘的目的。抽吸得到的渣水经由反抽吸管路和反抽吸泵最后排出。

3.排泥系统

排泥系统主要由集泥管、排泥管、排泥泵等组成。排泥泵定期将滤池底部的污泥排出。

4.系统控制中心

IP65等级的系统控制中心控制过滤器的工作。配备触摸显示屏，实时了解水位变化以及滤盘运行情况，可进行自动控制或手动控制，可根据需要采用液位控制或时间控制的运行模式，参数设置的操作也十分简便。可进行远程监控，设置了故障报警，使运行过程更加安全可靠。。

系统特点

将不锈钢滤布应用于微孔过滤技术中，高效阻截悬浮物。

毋须采用水泵提升液位，可直接利用自由落差进行污水过滤。

专利技术的扇片安装设计，密封性能优越，维护方便。

滤布选用不锈钢316L机织布，孔隙均匀，过滤精度高，滤布孔径5-200μm。

全不锈钢结构，使用寿命长。

连续性运转，闲置率低。

直接采用过滤后的水作为反冲洗水，毋须外源冲洗水。

直径可选1.5m，2m，2.5m，碟片单组最多可达20片，组合更灵活。

通过更换和增加转碟，可以达到更高的过滤要求和处理能力。

全浸没式设计，大大提高了过滤面积，有效压缩了盘片的使用数量。

设备参数

来源：北京安力斯科技发展有限公司
