工作原理：
SMDF型转盘过滤器由一系列垂直安装，可旋转的过滤转盘构成，转盘安装在中央转鼓之上。每一转盘由两个半圆扇片组成。组件上安装绷裹网状不锈钢滤布的膜片，滤布平均孔径可根据客户实际要求选取5μm-200μm。
进水通过自由落差，从中央转鼓进入过滤转盘，由内向外穿流过滤，然后过滤后的液体从构筑物的出口流出。过滤期间，转盘开始处于静止状态。
进水中的固体物质被滤布截留，沉积在滤布上。随着过滤时间延长，中央转筒的液位上升。在到达预先设置的最大液位时，转盘开始缓慢旋转，反冲洗水泵抽取过滤后的清水通过冲洗喷嘴对滤布上沉积的固体物质进行冲洗。整个运行过程中，过滤均为连续的，即便在清洗过程中，过滤仍在进行。
通过中央转鼓中间安装的排渣槽将冲洗后的渣水混和物排出系统。
应用范围：
1. 污水的深度处理
2.自来水水源水处理
3.物质回收
4.工业生产废水处理
5.中水回用
6.工业过程水处理

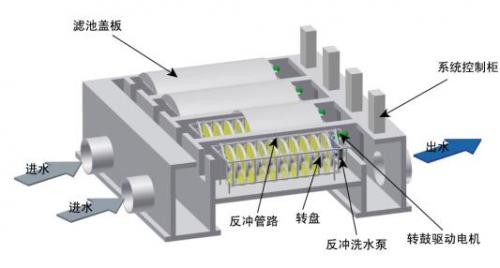

平面效果图

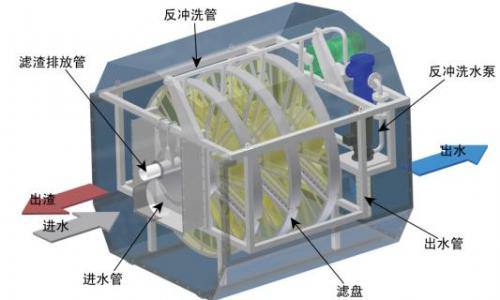

系统构成
1. 转盘过滤器
SMDF过滤系统由中央转鼓、过滤转盘、排渣管路组成。中央转鼓由电机驱动，中央转鼓内部安装排渣槽，用以收集冲洗下来的高浓度渣水混合液。
2. 反冲系统
反冲系统由反冲水泵、冲洗棒、喷嘴组成。反冲启动时，反冲水泵抽取过滤后的清水抽取作为冲洗水，通过冲洗棒运输到喷嘴，喷射出扇形高压水流冲洗滤布，冲洗水量只占过滤水量的1%，不影响过滤效率。
3. 系统控制中心
IP65等级的系统控制中心控制过滤器的工作。配备触摸显示屏，实时了解水位变化以及滤盘运行情况，可进行自动控制或手动控制，可根据需要采用液位控制或时间控制的运行模式，参数设置的操作也十分简便。可进行远程监控，设置了故障报警，使运行过程更加安全可靠。
4. 其他
高性能的水位感应器：用于测定中央转鼓液位，以提示反冲开启和关闭。
进水筛网：用于阻隔进水携带的较大的悬浮物，防止堵塞转盘。
进水闸门：控制进水流量。
滤池盖板：用于遮挡阳光，防止藻类滋生。
出水堰门：用于控制出水水位。
系统特点
将不锈钢滤布应用于微孔过滤技术中，高效阻截悬浮物。
毋须采用水泵提升液位，可直接利用自由落差进行污水过滤。
专利技术的扇片安装设计，密封性能优越，维护方便。
滤布选用不锈钢316L机织布，孔隙均匀，过滤精度高，滤布孔径5-200μm。
设计简洁，所需机械设备和附属部件少，全封闭结构，占地小。
全不锈钢结构，使用寿命长。
连续性运转，闲置率低。
直接采用过滤后的水作为反冲洗水，毋须外源冲洗水。
直径可选1.5m，2m，2.2m，2.5m，碟片单组最多可达20片，组合更灵活。
通过更换和增加转碟，可以达到更高的过滤要求和处理能力。
过滤系统的外部设置盖板，可有效防止藻类进行光合作用附着生长在滤布上。
系统总水头损失小，不超过0.5 m。。
设备参数
|
过滤材质 |
316L 不锈钢 |
|
过滤孔径 |
5μm-200μm |
|
进出水方式 |
内进外出 |
|
出水悬浮物浓度 |
≤ 10mg/L （污水处理） |
|
过滤盘直径 |
1.5m ， 2m ， 2.2m ， 2.5m |
|
滤盘转速 |
可调 |
|
反冲水工作压力 |
0.6 MPa-1.0MPa |
|
过滤器水头损失 |
<150 ｍｍ |
