MPPE技术应用于天然气开采废水

浏览

在开采天然气的同时,水也从气水接触面、原生水之下的含水层被开采出来。为了保证天然气纯度必须去除其中的水分,典型的方法是使用乙二醇或与其具有相似化学性质的试剂来去除。由于水与长链烷烃芳香族化合物(苯、甲苯、乙苯以及二甲苯之类)以及多环芳烃等液态烃类化合物混合在一起,因此需要在外排前对脱出水进行处理。

NAM公司在挪威海域的L2天然气平台上进行试运行。经过4个月小规模的成功试验之后,NAM公司进行工业化放大试验,并于2001年在挪威北海和中国南海建立另外2套MPPE试验装置。下图为天然气平台脱水和MPPE技术净化脱出水的工艺流程示意。

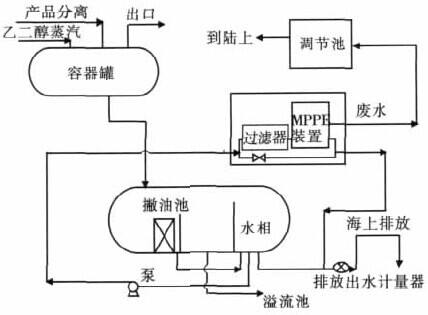

天然气平台和MPPE装置脱水工艺流程

从撇油池出来的水通过过滤器进入MPPE装置,净化后的出水直接排海。通过蒸汽冷凝分离产生的废水排到调节池,打到陆上进行处理。

在NAM公司的L2天然气平台上,MPPE装置配备了西门子S5可编程控制器(PLC)和维修软件包。通过数据传输线与荷兰陆地中心相连,使得工作人员可以在陆上对其工作现状进行全面监视,并可进行远程操作直接控制开启和关闭,而且可根据进水水质调节运行状态。当进水浓度高出设计指标50%时,只要将进水流量减少10%就可使出水浓度达到0.1mg/L的设计指标;当进水浓度较低时就可以提高流量。建立缓冲池可以对进水流量进行控制,由于流量过高时会导致出水浓度升高,因此推荐使用带有最大使用流量和流速标志的装置。

虽然悬浮颗粒物不会对分离效果产生影响,但是长期使用会影响MPPE填料塔的压力降,因此目前海上MPPE装置均采用预过滤系统。在NAM公司的L2号天然气平台上,采用了3套预过滤系统。该过滤器滤料具有高的比表面积,能承受高负荷,分离粒径为2μm时的分离效率可达99%。现场试验表明,在采用预过滤系统后,MPPE填料塔没有再出现压力降增加的现象。
