l试验方法
1.1旋转挂片试验
参照《水处理缓蚀剂性能的测定一旋转挂片法)HG/T2159—91.采用循环冷却水对JT型水处理剂配方进行评价。试验参数见表1。
2试验结果与讨论
2.1旋转挂片试验
(1)旋转挂片预膜试验

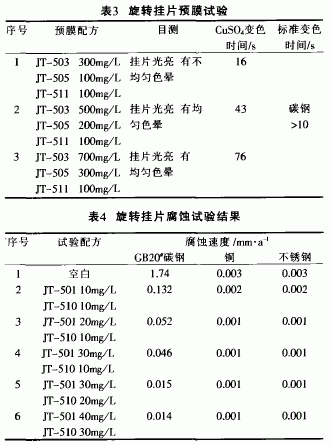

循环冷却水在2O℃、pH=6.5条件下，选择JT-503、JT-505、JT-5l1配方按不同浓度配比对挂片预膜48h，见表3。从表3可见.配方2与3预膜效果较好.从经济角度考虑选用JT-503、500mg/L、JT-505、200mg/L、JT-511，100mg/L为循环冷却水系统的预膜配方。
(2)旋转挂片腐蚀试验
为增强配方的保险系数.旋转挂片腐蚀试验未进行预膜，在循环冷却水(50±1)℃、浓缩倍数K=3条件下，选择JT-501、JT一510按不同浓度配比对挂片试验运行120h，结果见表4。
采用腐蚀标准：GB2O碳钢<O.125mm/a，铜、不锈钢<0.005mm/a。
由表4可见，以上几种配方均达到了国家标准，其中配方5、6缓蚀效果最佳。
2.2动态模拟试验

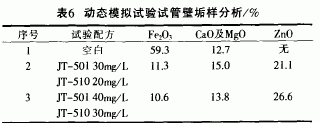

动态模拟试验选用预膜配方2在2OoC、pH=6.5条件下预膜48h，控制P：(4±O.5)mg/L、pH=8.0、浓缩倍数K=3，试验结果见表5、6。
由表5、6可见，在pH：8.0、浓缩倍数K=3的条件下，以上两种配方指标都超过国家标准，其中配方2缓蚀阻垢效果最佳且经济，垢样中ZnO含量增大是由于在管壁上形成的保护膜中锌盐作用的结果。
3结论
(1)对循环冷却水做旋转挂片试验和动态模拟试验，JT型水处理剂做为预膜剂和缓蚀阻垢剂能够满足循环水站的运行要求，各项指标均超过国家标准。
(2)在循环冷却水系统现场运行中型水处理剂能够快速成膜，有效地控制换热器管道腐蚀，抑制菌藻繁殖，保证了循环冷却水系统正常运行。在对循环冷却水系统进行清洗的基础上，JT型水处理剂能起到良好的预膜效果，在浓缩倍数K=3的条件下，具有良好的缓蚀、阻垢、杀菌和灭藻效果。可以在中小型循环冷却水系统中应用。
