1技术名称
技术名称：异位固化/稳定化
英文名称：Ex-SituSolidification/Stabilization
2技术适用性
2.1适用的介质
污染土壤
2.2可处理的污染物类型
金属类、石棉、放射性物质、腐蚀性无机物、氰化物、砷化合物等无机物以及农药/除草剂、石油或多环芳烃类、多氯联苯类以及二噁英等有机化合物。
2.3应用限制条件
不适用于挥发性有机化合物和以污染物总量为验收目标的项目。当需要添加较多的固化/稳定剂时，对土壤的增容效应较大，会显著增加后续土壤处置费用。
3技术介绍
3.1原理
向污染土壤中添加固化剂/稳定化剂，经充分混合，使其与污染介质、污染物发生物理、化学作用，将污染土壤固封为结构完整的具有低渗透性的固化体，或将污染物转化成化学性质不活泼形态，降低污染物在环境中的迁移和扩散。
3.2系统构成和主要设备
主要由土壤预处理系统、固化/稳定剂添加系统、土壤与固化/稳定剂混合搅拌系统组成。其中，土壤修复预处理系统具体包括土壤水分调节系统、土壤杂质筛分系统、土壤破碎系统。主要设备包括土壤挖掘系统(如挖掘机等)、土壤水分调节系统(如输送泵、喷雾器、脱水机等)、土壤筛分破碎设备(如振动筛、筛分破碎斗、破碎机、土壤破碎斗、旋耕机等)、土壤与固化/稳定剂混合搅拌设备(双轴搅拌机、单轴螺旋搅拌机、链锤式搅拌机、切割锤击混合式搅拌机等)。
3.3关键技术参数或指标
(1)固化/稳定剂的种类及添加量
固化/稳定剂的成分及添加量将显著影响土壤污染物的稳定效果，应通过试验确定固化/稳定剂的配方和添加量，并考虑一定的安全系数。目前国外应用的固化/稳定化技术药剂添加量大都低于20%。
(2)土壤破碎程度
土壤破碎程度大有利于后续与固化/稳定剂的充分混合接触，一般要求土壤颗粒最大的尺寸不宜大于5cm。
(3)土壤与固化/稳定剂的混匀程度
混合程度是该技术一个关键性瓶颈指标，混合越均匀固化/稳定化效果越好。土壤与固化/稳定剂的混匀程度往往依靠现场工程师的经验判断，国内外还缺乏相关标准。
(4)土壤固化/稳定化处理效果评价
土壤固化/稳定化修复效果通常需要物理和化学两类评价指标：物理指标包括无侧限抗压强度、渗透系数；化学指标为浸出液浓度。
(a)物理学评价指标
经固化/稳定化处理后的固化体，其无侧限抗压强度要求大于50psi(0.35MPa)，而固化后用于建筑材料的无侧限抗压强度至少要求达到4000psi(27.58MPa)。渗透系数表征土壤对水分流动的传导能力，经固化处理后的渗透系数一般要求不大于1×10-6cm/s。
(b)化学评价指标
针对固化/稳定化后土壤的不同再利用和处置方式，采用合适的浸出方法和评价标准。

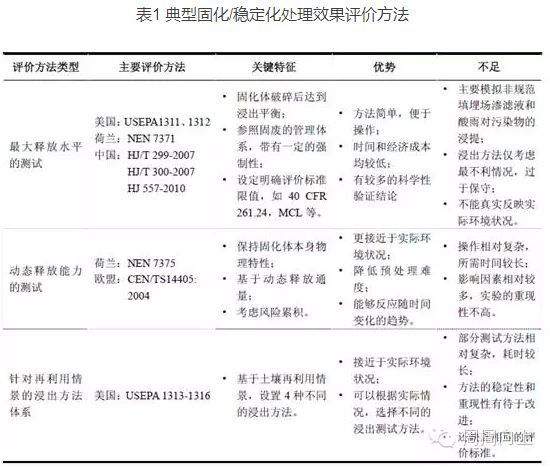

典型固化/稳定化处理效果评价方法详见表1。
4技术应用基础和前期准备
土壤物理性质(机械组成、含水率等)、化学特性(有机质含量、pH值等)、污染特性(污染物种类、污染程度等)均会影响到异位固化/稳定修复技术的适用性及其修复效果。
应针对不同类型的污染物，特别是砷、铬等毒性和活性较大的污染物，选择不同的固化/稳定剂；应基于土壤类型研究固化/稳定剂的添加量与污染物浸出毒性的相互关系，确定不同污染物浓度时的最佳固化/稳定剂添加量。
5主要实施过程
(1)根据场地污染空间分布信息进行测量放线之后开始土壤挖掘；
(2)挖掘出的土壤根据情况进行土壤预处理(水分调节、土壤杂质筛分、土壤破碎等)；
(3)固化/稳定剂添加；
(4)土壤与固化/稳定剂混合搅拌、养护；
(5)固化/稳定体的监测与处置、验收。
其中(2)、(3)、(4)也可以在一体式混合搅拌设备中同时完成。
6运行维护和监测
(1)土壤挖掘安全：围栏封闭作业，设立警示标志，规避地下隐蔽设施。
(2)安全防护：工人应注意劳动防护。
(3)防止二次扩散：采取措施防止雨水进入土壤，防止降雨冲洗土壤携带污染物进入周边环境，防止刮风尘土飞扬，造成二次扩散。
(4)长期监测：根据国外经验，对于固化/稳定化后采用回填处理的土壤，需要在地下水的下游设置至少1口监测井，每季度监测一次，持续2年，确保没有泄漏。
7修复周期及参考成本
污染土壤方量、修复工艺、土壤养护时间、施工设备、修复现场平面布局等均显著影响处理周期。一般而言，水泥基固化修复需要较长的养护时间，稳定化修复需要的养护时间较短。根据施工机械台班等设置情况，异位土壤固化/稳定化修复的每日处理量从100至1200m3不等。
根据污染物不同类型及其污染程度需要添加不同剂量、不同种类的固化/稳定剂；土壤污染深度、挖掘难易程度、短驳距离长短等都会影响修复成本。据美国EPA数据显示，对于小型场地(1000立方码，约合765m3)处理成本约为160-245美元/m3，对于大型场地(50000cy，约合38228m3)处理成本约为90-190美元/m3；国内一般为500-1500元/m3。
应用案例

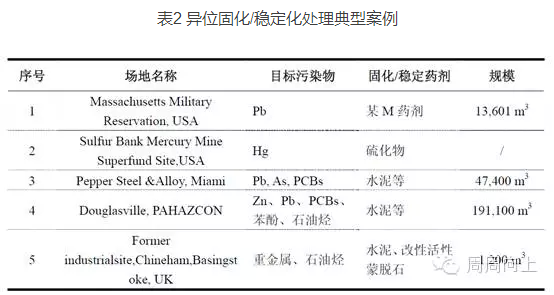

8国外应用情况
固化/稳定化是比较成熟的固体废物处置技术，上世纪八九十年代，美国环境保护署率先将固化/稳定化技术用于污染土壤的修复研究。据美国超级基金项目统计，1982-2008年污染源处理项目中，有203项应用该技术，占污染源异位修复项目的21.4%，是使用最多的污染源修复技术。2004年，英国环保署组织编写了《污染土壤稳定/固化处理技术导则》。
9国内典型案例
9p>某地块原为某发电厂，将开发为文化创意街区。对场地进行网格化划分后进行土壤质量监测，确定污染单元后进行加密监测。由于该地块要求尽量削减修复时间，以缓解地块再开发面临的施工进度压力，同时该地块对现场遗留土壤质量的要求较高，综合考虑以上因素，确定采用污染土壤清挖、现场处理、异地处置的方式对地块进行修复，以《展览会用地土壤环境质量评价标准(暂行)》(HJ350-2007)的A级标准作场地清理的判断标准。
9p>场地面积为5400m2，土壤污染深度约为1-4m，需修复的总土方量约为1.24万m3。场地大部分地块土壤污染物为重金属铜、铅、锌，其中一个地块为多环芳烃。污染物的最大监测浓度为：铜7220mg/kg、铅4150mg/kg、锌3340mg/kg、苯并(a)蒽4.6mg/kg、苯并(b)荧蒽5.78mg/kg、苯并(a)芘4.07mg/kg。土壤为粘性土，呈微碱性。铜、铅、锌在土壤中主要以二价阳离子形式存在，较易转化为氢氧化物或被吸附。
9p>该修复项目要求时间短，同时污染物以重金属和低浓度的多环芳烃为主，基于现场土壤开展了异位固化/稳定修复技术可行性评价研究，该技术能满足制定的修复目标；从场地特征、资源需求、成本、环境、安全、健康、时间等方面进行详细评估，最终选定处理时间短、技术成熟操作灵活、且对场地水文地质特性要求较为宽松的固化/稳定化技术进行处理。
9p>修复工程技术路线和施工流程主要过程包括污染土壤挖掘、土壤含水量控制、粉状稳定剂布料添加、混匀搅拌处理、养护反应、外运资源化利用、现场验收监测等环节。采用挖掘机进行土壤挖掘，挖掘深度深于1m时，土壤含水量较高，采用晾晒风干方式降低土壤含水量；使用筛分破碎铲斗进行土壤与粉状稳定剂的混匀搅拌，同时实现土壤的破碎。验收监测包括挖掘后基坑采样及污染物全量分析、稳定化处理后土壤采样及浸出毒性测试。关键设备主要有土壤挖掘设备、土壤短驳运输设备、土壤/稳定剂混合搅拌设备等组成。
9p>该项目包含建设施工投资、稳定剂费用、设备投资、运行管理费用，处理成本约480万元，其运行过程中的主要能耗为挖掘机及筛分破碎铲斗的油耗、普通照明、生活用水用电，约为60万元。
9p>经过挖掘后所采集土壤样品中污染物含量均低于制定的修复目标值。稳定处理后的土壤，参照《固体废物浸出毒性浸出方法硫酸硝酸法》(HJ/T299-2007)提取浸出液，浸出液中污染物的浓度均低于制定的土壤浸出液污染物浓度目标值，满足修复要求并通过业主独立委托的某地环境监测中心验收监测。
