利用绕组间的强磁耦合作用，提供与绕组匝数成正比关系的高准确度电压比值的电测量仪器。

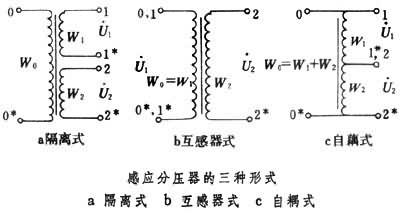

感应分压器至少要有两个提供给定电压比率的匝数为W1、W2的绕组，称为比率绕组，其引出端分别标以1-1*和2-2*。供给激励铁心磁通所需磁通势的绕组，称为励磁绕组（匝数为W0），引出端标以 0-0*。这3个绕组可用不同方式联接或合并，从而得到图中所示的3形式。
感应分压器中同一铁心上的两个绕组，如仅与铁心中的交流磁通链合，不存在只与单个绕组或其局部链合的漏磁通，同时绕组中无电流通过时，绕组的两引出端间将只存在由铁心中磁通感应而生、与绕组匝数成比例的电动势。这样，当环境条件改变时，即使铁心中磁通有变化，也不会影响电压比值。感应分压器的实际工作状态十分接近这种理想状态。因此其电压比值准确且稳定。此外，由于感应分压器两绕组间为强磁耦合，两绕组的漏阻抗远小于其自身的阻抗。而自身的阻抗是比较高的。因此，感应分压器还有输入阻抗高和输出阻抗低的优点。图中的3种形式都可以提供准确的有理实数比值的比率电压。隔离式是使励磁绕组与比例绕组分开，各有专责。其特点是使电源与测量电路隔离，但电压比率绕组不能提供大电流，否则要影响比率的准确度。互感器式则是将W0与W1（或W2）合并，W1负有双重任务，既作为励磁绕组，又作为比率绕组；W2只作比率绕组。自耦式则由W1和W2共同担负励磁绕组的任务，同时也作为比率绕组供给比率电压。其特点与隔离式恰好相反，即电源与测量电路间无隔离作用，但在作为交流平衡电桥的电压比率臂时，能保持本身的电压比率准确度。
感应分压器的电压比值KφU可表示为
rφU是KφU的相对误差，都是复数。引起误差的主要原因是感应分压器工作时偏离理想状态，即电流在比率绕组中的电压降和漏磁通在绕组中引起感应电动势等。比率绕组中的电流可能是：
（1）激励铁心中磁通的励磁电流（隔离式例外）；
（2）负载电流（自耦式例外）；
（3）绕组自身内部匝间的容性导纳电流。其中①、②两类电流是通过绕组引出端流入或流出绕组，③类电流可在绕组的任何局部位置出入绕组。
比率绕组存在漏磁通的原因有：
（1）铁心中磁通未与比率绕组同时耦合的部分；
（2）比率绕组中电流激励的漏磁通；
（3）外来磁干扰引起的漏磁通。为了加强比率绕组的磁耦合，感应分压器的铁心都采用高磁导率材料制成，并取镯环形状。在高准确度的感应分压器中，还采用多个铁心的组合来进一步降低误差，这种铁心与绕组的配置方式称为组合铁心结构。
为了得到可调节的比率值，比率绕组可制成多抽头的，并用开关切换，使电压比值作步进变化，这种结构称做单盘感应分压器。如要求电压比值作更精细的变化，可用几个感应分压器，将步进电压逐级再分压，这种结构称做多盘感应分压器。
常用的感应分压器，空载时比率值的相对误差为10-5～10-8，工作频段一般为40赫～10千赫。感应分压器除作为高准确度的分压器使用外，还经常作为声频交流电桥的实数比率臂和可调臂使用。
