中频的臭氧发生器的频率一般在1K赫兹左右。电压根据负载的情况而定，一般在3000-8000伏之间。中频臭氧发生器主要是用在管式，片式电极的电晕放电电极上。负载有较高的电容容量，而不适宜更高的频率。
 |

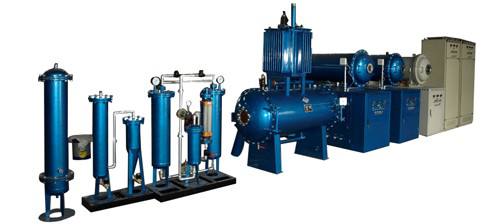

中频臭氧发生器，包括臭氧发生单元、干燥系统及控制系统，其臭氧发生单元包括至少一支以上的电极管和与其相配套置放电极管的介电管、进气室和出气室、固定在进气室进气板中间部位上的高压电源引入件及介电管外侧的冷却水箱，其电极管与介电管同心垂直排列，电极管外径与介电管内径之间设有一定的间隙，电极管上端部插接有垂直联接管，联接管穿过所述冷却水箱上花板、出气室下花板、中隔板并与其固定，联接管上端部安装有中心带通孔的电极插头，电极管由导电线与熔断管座连接，电极管为正极、介电管为负极，介电管下端部为封口。本实用新型体积小、重量轻、能耗少、生产效率高及良好的密封性、耐温性及较高的强度，大大延长了使用寿命。
中频臭氧发生器的系统结构
中频臭氧发生器的主体结构分为4个部分：
1、 电源部分：由变频器及变压器组成，将工频市电转换为高频高压电源，一般为2000V至8000V，频率为400至1000赫兹�美刺峁┲衅蹈哐沟缭础�
2、 气源部分：臭氧发生器可以利用2种气源，一种为空气由无油空压机、干燥器等提供。另一种为纯氧或者富氧空气，由氧气瓶或者制氧机提供。空气或者氧气进入发生器之后要进一步干燥和减压，经计量连续进入臭氧发生部分。
3、 臭氧发生放电室：采用垂直管式单元气室，由电极管、介电管或者水管等组成。放电室两端连接不锈钢管用于气流通路，放电室的二个放电片背面贴铝质散热片进行风冷却或水冷却。氧气或空气进入放电室后被分为二路，沿着放电片的表面隙缝的高频高压电场流过，部分氧分子中化合键断开而生成氧原子，氧原子与氧分子结合生成臭氧分子，臭氧气和空气的混合气体沿管路被泵出。
4、 用轴流风扇对放电室进行风冷却，也可采用直流冷却水，经计量后进入气室水套。
用户可以通过臭氧发生器机体上的控制面板来对气量进行调节从而来调节臭氧产量，也可通过其电磁式电流表和电压表来进行监控。

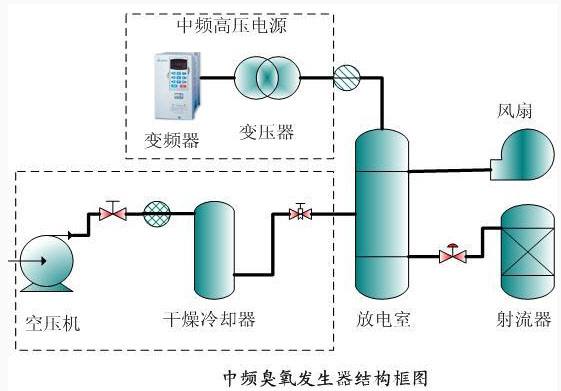

下图是中频臭氧发生器的基本框图
 |
