自然界的物质、材料按导电能力大小可分为导体、半导体、和绝缘体三大类。半导体的电导率在103～10-9欧／厘米之间。在一般情况下，半导体电导率随温度的升高而增大，这与金属导体恰好相反。凡具有上述两种特征的材料都可归入半导体材料的范围。反映半导体内在基本性质的却是各种外界因素如光、热、磁、电等作用于半导体而引起的物理效应和现象，这些可统称为半导体材料的半导体性质。构成固态电子器件的基体材料绝大多数是半导体，正是这些半导体材料的各种半导体性质赋予各种不同类型半导体器件以不同的功能和特性。半导体的基本化学特征在于原子间存在饱和的共价键。作为共价键特征的典型是在晶格结构上表现为四面体结构，所以典型的半导体材料具有金刚石或闪锌矿(ZnS)的结构。
由于地球的矿藏多半是化合物，所以最早得到利用的半导体材料都是化合物，例如方铅矿(PbS)很早就用于无线电检波，氧化亚铜(Cu2O)用作固体整流器，闪锌矿(ZnS)是熟知的固体发光材料，碳化硅(SiC)的整流检波作用也较早被利用。硒(Se)是最早发现并被利用的元素半导体，曾是固体整流器和光电池的重要材料。元素半导体锗（Ge）放大作用的发现开辟了半导体历史新的一页，从此电子设备开始实现晶体管化。中国的半导体研究和生产是从1957年首次制备出高纯度(99.999999％～99.9999999％) 的锗开始的。采用元素半导体硅（Si）以后，不仅使晶体管的类型和品种增加、性能提高，而且迎来了大规模和超大规模集成电路的时代。以砷化镓(GaAs)为代表的Ⅲ－Ⅴ族化合物的发现促进了微波器件和光电器件的迅速发展。
半导体材料的种类
半导体材料可按化学组成来分，再将结构与性能比较特殊的非晶态与液态半导体单独列为一类。按照这样分类方法可将半导体材料分为元素半导体、无机化合物半导体、有机化合物半导体和非晶态与液态半导体。

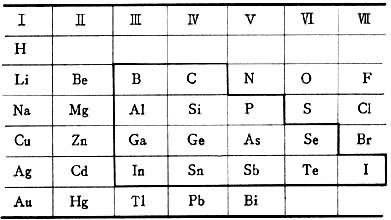

元素半导体在元素周期表的ⅢA族至ⅦA族分布着11种具有半导性的元素，下表的黑框中即这11种元素半导体，其中C表示金刚石。C、P、Se具有绝缘体与半导体两种形态;B、Si、Ge、Te具有半导性；Sn、As、Sb具有半导体与金属两种形态。P的熔点与沸点太低，Ⅰ的蒸汽压太高、容易分解，所以它们的实用价值不大。As、Sb、Sn的稳定态是金属，半导体是不稳定的形态。B、C、Te也因制备工艺上的困难和性能方面的局限性而尚未被利用。因此这11种元素半导体中只有Ge、Si、Se 3种元素已得到利用。Ge、Si仍是所有半导体材料中应用最广的两种材料。
无机化合物半导体
分二元系、三元系、四元系等。二元系包括：
（1）Ⅳ-Ⅳ族:SiC和Ge-Si合金都具有闪锌矿的结构。
（2）Ⅲ-Ⅴ族:由周期表中Ⅲ族元素Al、Ga、In和V族元素P、As、Sb组成，典型的代表为GaAs。它们都具有闪锌矿结构，它们在应用方面仅次于Ge、Si，有很大的发展前途。
（3）Ⅱ-Ⅵ族:Ⅱ族元素Zn、Cd、Hg和Ⅵ族元素S、Se、Te形成的化合物，是一些重要的光电材料。ZnS、CdTe、HgTe具有闪锌矿结构。
（4）Ⅰ－Ⅶ族：Ⅰ族元素Cu、Ag、Au和 Ⅶ族元素Cl、Br、I形成的化合物，其中CuBr、CuI具有闪锌矿结构。
（5）Ⅴ-Ⅵ族：Ⅴ族元素As、Sb、Bi和Ⅵ族元素 S、Se、Te形成的化合物具有
的形式，如Bi2Te3、Bi2Se3、Bi2S3、As2Te3等是重要的温差电材料。
（6）第四周期中的B族和过渡族元素Cu、 Zn、Sc、Ti、V、Cr、Mn、Fe、Co、Ni的氧化物，为主要的热敏电阻材料。
（7）某些稀土族元素 Sc、Y、Sm、Eu、Yb、Tm与Ⅴ族元素N、As或Ⅵ族元素S、Se、Te形成的化合物。 除这些二元系化合物外还有它们与元素或它们之间的固溶体半导体，例如Si-AlP、Ge-GaAs、InAs-InSb、AlSb-GaSb、InAs-InP、GaAs-GaP等。研究这些固溶体可以在改善单一材料的某些性能或开辟新的应用范围方面起很大作用。
三元系包括：
（1）
族:这是由一个Ⅱ族和一个Ⅳ族原子去替代Ⅲ－Ⅴ族中两个Ⅲ族原子所构成的。例如ZnSiP2、ZnGeP2、ZnGeAs2、CdGeAs2、CdSnSe2等。
（2）
族：这是由一个Ⅰ族和一个Ⅲ族原子去替代Ⅱ-Ⅵ族中两个Ⅱ族原子所构成的， 如 CuGaSe2、AgInTe2、 AgTlTe2、CuInSe2、CuAlS2等。
（3）
：这是由一个Ⅰ族和一个Ⅴ族原子去替代
族中两个Ⅲ族原子所组成，如Cu3AsSe4、Ag3AsTe4、Cu3SbS4、Ag3SbSe4等。
此外，还有它的结构基本为闪锌矿的四元系（例如Cu2FeSnS4）和更复杂的无机化合物。
有机化合物半导体已知的有机半导体有几十种，熟知的有萘、蒽、聚丙烯腈、酞菁和一些芳香族化合物等，它们作为半导体尚未得到应用。
非晶态与液态半导体这类半导体与晶态半导体的最大区别是不具有严格周期性排列的晶体结构。
半导体材料的特性参数
半导体材料虽然种类繁多但有一些固有的特性，称为半导体材料的特性参数。这些特性参数不仅能反映半导体材料与其他非半导体材料之间的差别，而且更重要的是能反映各种半导体材料之间甚至同一种材料在不同情况下特性上的量的差别。常用的半导体材料的特性参数有：禁带宽度、电阻率、载流子迁移率(载流子即半导体中参加导电的电子和空穴)、非平衡载流子寿命、位错密度。禁带宽度由半导体的电子态、原子组态决定，反映组成这种材料的原子中价电子从束缚状态激发到自由状态所需的能量。电阻率、载流子迁移率反映材料的导电能力。非平衡载流子寿命反映半导体材料在外界作用（如光或电场）下内部的载流子由非平衡状态向平衡状态过渡的弛豫特性。位错是晶体中最常见的一类晶体缺陷。位错密度可以用来衡量半导体单晶材料晶格完整性的程度。当然，对于非晶态半导体是没有这一反映晶格完整性的特性参数的。
半导体器件对材料特性的要求
半导体材料的特性参数对于材料应用甚为重要。因为不同的特性决定不同的用途。
晶体管对材料特性的要求根据晶体管的工作原理，要求材料有较大的非平衡载流子寿命和载流子迁移率。用载流子迁移率大的材料制成的晶体管可以工作于更高的频率（有较好的频率响应）。晶体缺陷会影响晶体管的特性甚至使其失效。晶体管的工作温度高温限决定于禁带宽度的大小。禁带宽度越大，晶体管正常工作的高温限也越高。
光电器件对材料特性的要求利用半导体的光电导（光照后增加的电导）性能的辐射探测器所适用的辐射频率范围与材料的禁带宽度有关。材料的非平衡载流子寿命越大，则探测器的灵敏度越高，而从光作用于探测器到产生响应所需的时间(即探测器的弛豫时间)也越长。因此，高的灵敏度和短的弛豫时间二者难于兼顾。对于太阳电池来说，为了得到高的转换效率，要求材料有大的非平衡载流子寿命和适中的禁带宽度(禁带宽度于1.1至1.6电子伏之间最合适)。晶体缺陷会使半导体发光二极管、半导体激光二极管的发光效率大为降低。
温差电器件对材料特性的要求为提高温差电器件的转换效率首先要使器件两端的温差大。当低温处的温度（一般为环境温度）固定时，温差决定于高温处的温度，即温差电器件的工作温度。为了适应足够高的工作温度就要求材料的禁带宽度不能太小，其次材料要有大的温差电动势率、小的电阻率和小的热导率。
半导体材料工艺
半导体材料特性参数的大小与存在于材料中的杂质原子和晶体缺陷有很大关系。例如电阻率因杂质原子的类型和数量的不同而可能作大范围的变化，而载流子迁移率和非平衡载流子寿命一般随杂质原子和晶体缺陷的增加而减小。另一方面，半导体材料的各种半导体性质又离不开各种杂质原子的作用。而对于晶体缺陷，除了在一般情况下要尽可能减少和消除外，有的情况下也希望控制在一定的水平，甚至当已经存在缺陷时可以经过适当的处理而加以利用。为了要达到对半导体材料的杂质原子和晶体缺陷这种既要限制又要利用的目的，需要发展一套制备合乎要求的半导体材料的方法，即所谓半导体材料工艺。这些工艺大致可概括为提纯、单晶制备和杂质与缺陷控制。
半导体材料的提纯主要是除去材料中的杂质。提纯方法可分化学法和物理法。化学提纯是把材料制成某种中间化合物以便系统地除去某些杂质，最后再把材料（元素）从某种容易分解的化合物中分离出来。物理提纯常用的是区域熔炼技术，即将半导体材料铸成锭条，从锭条的一端开始形成一定长度的熔化区域。利用杂质在凝固过程中的分凝现象，当此熔区从一端至另一端重复移动多次后，杂质富集于锭条的两端。去掉两端的材料，剩下的即为具有较高纯度的材料（见区熔法晶体生长）。此外还有真空蒸发、真空蒸馏等物理方法。锗、硅是能够得到的纯度最高的半导体材料，其主要杂质原子所占比例可以小于百亿分之一。
半导体材料的单晶制备为了消除多晶材料中各小晶体之间的晶粒间界对半导体材料特性参量的巨大影响，半导体器件的基体材料一般采用单晶体。单晶制备一般可分大体积单晶(即体单晶)制备和薄膜单晶的制备。体单晶的产量高，利用率高，比较经济。但很多的器件结构要求厚度为微米量级的薄层单晶。由于制备薄层单晶所需的温度较低，往往可以得到质量较好的单晶。具体的制备方法有：
（1）从熔体中拉制单晶：用与熔体相同材料的小单晶体作为籽晶，当籽晶与熔体接触并向上提拉时，熔体依靠表面张力也被拉出液面，同时结晶出与籽晶具有相同晶体取向的单晶体。
（2）区域熔炼法制备单晶：用一籽晶与半导体锭条在头部熔接，随着熔区的移动则结晶部分即成单晶。
（3）从溶液中再结晶。
（4）从汽相中生长单晶。前两种方法用来生长体单晶，用提拉法已经能制备直径为200毫米，长度为1～2米的锗、硅单晶体。后两种方法主要用来生长薄层单晶。这种薄层单晶的生长一般称外延生长，薄层材料就生长在另一单晶材料上。这另一单晶材料称为衬底，一方面作为薄层材料的附着体，另一方面即为单晶生长所需的籽晶。衬底与外延层可以是同一种材料(同质外延)，也可以是不同材料（异质外延）。采用从溶液中再结晶原理的外延生长方法称液相外延;采用从汽相中生长单晶原理的称汽相外延。液相外延就是将所需的外延层材料(作为溶质，例如GaAs)，溶于某一溶剂（例如液态镓）成饱和溶液，然后将衬底浸入此溶液，逐渐降低其温度，溶质从过饱和溶液中不断析出，在衬底表面结晶出单晶薄层。汽相外延生长可以用包含所需材料为组分的某些化合物气体或蒸汽通过分解或还原等化学反应淀积于衬底上，也可以用所需材料为源材料，然后通过真空蒸发、溅射等物理过程使源材料变为气态，再在衬底上凝聚。分子束外延是一种经过改进的真空蒸发工艺。利用这种方法可以精确控制射向衬底的蒸气速率，能获得厚度只有几个原子厚的超薄单晶，并可得到不同材料不同厚度的互相交叠的多层外延材料。非晶态半导体虽然没有单晶制备的问题，但制备工艺与上述方法相似，一般常用的方法是从汽相中生长薄膜非晶材料。
