[拼音]：lü
[外文]：aluminium
词条铝主要包括、资源、性质和用途、氧化铝的生产、铝电解、炼铝能耗、铝的精炼、其他炼铝方法的研究、废铝再生等方面的内容。
化学符号Al，在元素周期表中属ⅢA族，原子序数13，原子量26.98154，面心立方晶体，常见化合价为+3。铝是最重要的轻金属。

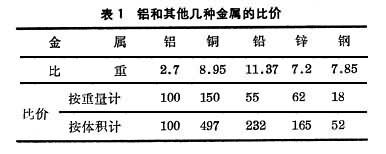

aluminium一词是从古罗马语 alumen(明矾)衍生而来的。1746年德国人波特(J.H.Pott)从明矾制得一种氧化物，即氧化铝。18世纪法国的拉瓦锡(A.L.Lavoisier)认为这是一种未知金属的氧化物，它与氧的亲和力极大，以致不可能用碳和当时已知的其他还原剂将它还原出来。1807年英国人戴维（H.Davy）试图电解熔融的氧化铝以取得金属，没有成功，1809年他将这种想象中的金属命名为alumium，后来改为aluminium。1825年丹麦人奥斯忒（H.C.Oersted）用钾汞齐还原无水氯化铝，第一次得到几毫克金属铝，指出它具有与锡相同的颜色和光泽。1827年德国沃勒(F.Whler)用钾还原无水氯化铝得到少量金属粉末。1845年他用氯化铝气体通过熔融金属钾的表面，得到一些铝珠，每颗重约10～15毫克，从而对铝的密度和延展性作了初步测定，指出铝的熔点不高。1854年法国德维尔（S.C.Deville）用钠代替钾还原NaAlCl4络合盐，制得金属铝。同年建厂，生产出一些铝制头盔、餐具和玩具。当时铝的价格接近黄金。1886年美国霍尔（C.M.Hall）和法国埃鲁 (P.L.T.Héroult)几乎同时分别获得用冰晶石－氧化铝熔盐电解法制取金属铝的专利。1888年在美国匹兹堡建立第一家电解铝厂，铝的生产从此进入新的阶段。1956年世界铝产量开始超过铜而居有色金属的首位。铝的价格在常用有色金属中按体积计是比较便宜的，它们的比价（按1977年价格折算）见表1。
1980年全世界的铝土矿产量约9150万吨。氧化铝产量约3440万吨，其中有 8％是用来生产耐火材料、陶瓷、磨料、催化剂载体、阻燃剂以及填料等，其余均用于铝电解。1980年全世界共有39个产铝国家，原铝生产能力约1830万吨，年产量约为1620万吨。其中美国 458万吨，苏联181万吨，加拿大、日本各109万吨。美国市场上铝锭的年平均价格：1976年为983美元/吨，1979年为1310美元/吨，1980年为1576美元/吨。
资源

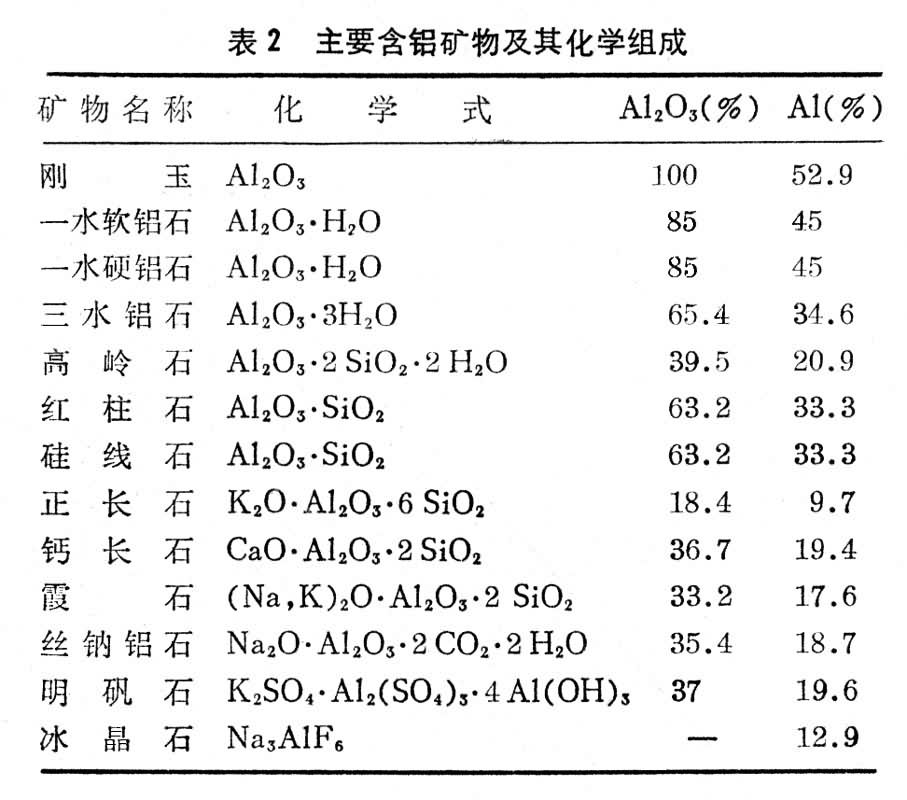

铝在地壳中的含量仅次于氧和硅。自然界的含铝矿物约 250种，最常见的是铝硅酸盐及其风化产物──粘土（表2）。铝土矿是一种以氧化铝水合物为主要成分的矿石，历来是主要的炼铝原料。自然界的氧化铝水合物有三水铝石、一水软铝石和一水硬铝石。它们的物理性质和化学性质差别很大。因此铝土矿按其中氧化铝水合物的矿物形态分为三水铝石型、一水软铝石型、一水硬铝石型，以及混合型。全世界已查明的铝土矿的工业储量约250亿吨，加上远景储量共约 350亿吨左右。储量丰富和产量较大的国家有几内亚、澳大利亚、巴西、牙买加、印度等国。这些国家的铝土矿多属于高铁低硅的三水铝石型，适合于用较简单的拜耳法生产氧化铝。
中国已探明的铝土矿主要分布于河南、山西、贵州、山东、广西等地，除个别地区外都为低铁高铝的一水硬铝石型，杂质主要是高岭石中的 SiO2和少量的Fe2O3、TiO2。中国还有丰富的明矾石矿。浙江、安徽两省有以亿吨计的钾明矾石资源，是生产氧化铝和钾肥的原料。此外，在云南等地也发现有较丰富的霞石资源。
和各种常用有色金属矿石相比，铝矿中的铝含量高得多，而铝矿的储量又非常丰富，这就使铝工业在资源上占有较大的优势。
性质和用途

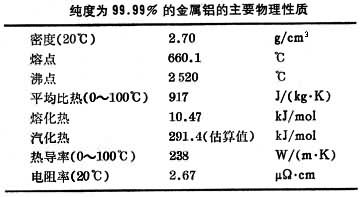

铝的标准电极电势（25℃）-1.662伏，电化当量0.3356克/（安·时）。
在各种常用的金属中，铝的密度小，导电、导热和反光性能都很好；铝的电导率相当于国际标准退火铜的62～65％，约为银的一半，如果就相等的重量而言，铝的导电能力超过这两种金属。铝在低温下(-198℃)不变脆。在空气中铝的表面上生成一层致密而坚硬的氧化铝薄膜，厚度为0.005～0.02微米，成为铝的天然保护层，因而铝有良好的抗腐蚀能力。此外，还可以用阳极氧化或电镀的方法，在铝材和铝制品表面生成色彩鲜艳的表层。铝的表面也可电镀其他金属。铝和多种铝合金有很好的延展性，可以进行各种塑性加工，制成铝丝、铝箔和铝材。铝的熔点低，铸造性能好，铸造铝合金的使用量也很大（见铝加工）。
铝对氧的亲和力很大，氧化铝的生成热
为-400.9±1.5千卡／摩尔，所以铝可以用作炼钢的脱氧剂和一些高熔点金属氧化物(如MnO2、Cr2O3)的金属热还原剂。铝与氮、硫和卤族元素在高温下发生反应，生成如AlN、Al2S3、AlCl3之类的化合物。这些化合物(除AlN外)和铝在真空中加热到1000℃以上时，生成相应的低价铝化合物。这些低价化合物，在低温下发生歧化分解，生成金属铝及其三价化合物（例如：AlCl3+2Al匊3AlCl）。AlN加热到2000℃以上温度时，开始分解为单体元素。
铝是两性元素，它与大多数稀酸可缓慢地反应，能迅速溶解于浓盐酸中。但是浓硝酸使铝钝化（见金属腐蚀）。铝与苛性碱溶液发生强烈反应，迅速溶解，生成铝酸根离子:2Al+2OH-+6H2O─→2Al(OH)嬄+3H2↑铝在各个工业部门和日常生活中应用广泛。航空工业是传统的用铝部门。在建筑工业中用铝合金作房屋的门窗和板壁。用铝和铝合金制造的各种车辆，由于重量轻，可减少运输能耗，从而可以补偿炼铝时所消耗的能量。在电力输送方面，铝的用量早已居首位，现在90％的高压导线是用铝制的。在食品工业方面，从仓库、储槽到罐头盒，以至饮料容器等都可用铝制造。
铝的生产包括氧化铝的生产和由氧化铝电解制取金属铝。
氧化铝的生产
从矿石提取氧化铝有多种方法，例如:拜耳法、碱石灰烧结法、拜耳-烧结联合法等。拜耳法一直是生产氧化铝的主要方法，其产量约占全世界氧化铝总产量的95％左右。70年代以来，对酸法的研究已有较大进展，但尚未在工业上应用。
拜耳法系奥地利拜耳（K.J.Bayer）于 1888年发明。其原理是用苛性钠（NaOH）溶液加温溶出铝土矿中的氧化铝，得到铝酸钠溶液。溶液与残渣（赤泥）分离后，降低温度，加入氢氧化铝作晶种，经长时间搅拌，铝酸钠分解析出氢氧化铝，洗净，并在950～1200℃温度下煅烧，便得氧化铝成品。析出氢氧化铝后的溶液称为母液，蒸发浓缩后循环使用。

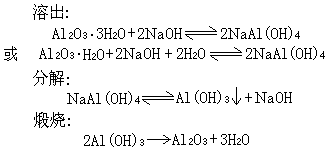

拜耳法的简要化学反应如下：
由于三水铝石、一水软铝石和一水硬铝石的结晶构造不同，它们在苛性钠溶液中的溶解性能有很大差异，所以要提供不同的溶出条件，主要是不同的溶出温度。三水铝石型铝土矿可在125～140℃下溶出，一水硬铝石型铝土矿则要在240～260℃并添加石灰（3～7％）的条件下溶出。
现代拜耳法的主要进展在于：
（1）设备的大型化和连续操作；
（2）生产过程的自动化；
（3）节省能量，例如高压强化溶出和流态化焙烧；
（4）生产砂状氧化铝以满足铝电解和烟气干式净化的需要。拜耳法的工艺流程见图1。
拜耳法的优点主要是流程简单、投资省和能耗较低，最低者每吨氧化铝的能耗仅3×106千卡左右，碱耗一般为100公斤左右（以Na2CO3计）。
拜耳法生产的经济效果决定于铝土矿的质量，主要是矿石中的SiO2含量，通常以矿石的铝硅比，即矿石中的Al2O3与SiO2含量的重量比来表示。因为在拜耳法的溶出过程中，SiO2转变成方钠石型的水合铝硅酸钠(Na2O·Al2O3·1.7SiO2·nH2O)，随同赤泥排出。矿石中每公斤SiO2大约要造成1公斤Al2O3和0.8公斤NaOH的损失。铝土矿的铝硅比越低，拜耳法的经济效果越差。直到70年代后期，拜耳法所处理的铝土矿的铝硅比均大于7～8。由于高品位三水铝石型铝土矿资源逐渐减少，如何利用其他类型的低品位铝矿资源和节能新工艺等问题，已是研究、开发的重要方向。
碱石灰烧结法适用于处理高硅的铝土矿，将铝土矿、碳酸钠和石灰按一定比例混合配料，在回转窑内烧结成由铝酸钠(Na2O·Al2O3)、铁酸钠(Na2O·Fe2O3、原硅酸钙（2CaO·SiO2）和钛酸钠（CaO·TiO2组成的熟料。然后用稀碱溶液溶出熟料中的铝酸钠。此时铁酸钠水解得到的NaOH也进入溶液。如果溶出条件控制适当，原硅酸钙就不会大量地与铝酸钠溶液发生反应，而与钛酸钙、Fe2O3·H2O 等组成赤泥排出。溶出熟料得到的铝酸钠溶液经过专门的脱硅过程，SiO2O形成水合铝硅酸钠(称为钠硅渣)或水化石榴石3CaO·Al2O3·xSiO2·(6－2x)H2O沉淀(其中x≈0.1)，而使溶液提纯。把CO2气体通入精制铝酸钠溶液，和加入晶种搅拌，得到氢氧化铝沉淀物和主要成分是碳酸钠的母液。氢氧化铝经煅烧成为氧化铝成品。水化石榴石中的Al2O3可以再用含Na2CO3母液提取回收。
碱石灰烧结法的主要化学反应如下：
烧结：Al2O3+Na2CO3─→Na2O·Al2O3+CO2
Fe2O3+Na2CO3─→Na2O·Fe2O3+CO2
SiO2+2CaCO3─→2CaO·SiO2+2CO2
TiO2+CaCO3─→CaO·TiO2+CO2
熟料溶出：Na2O·Al2O3+4H2O─→2NaAl(OH)4（溶解）
Na2O·Fe2O3+2H2O─→Fe2O3·H2O↓+2NaOH（水解）
脱硅：1.7 Na2SiO3+2NaAl(OH)4─→
Na2O·Al2O3·1.7SiO2·nH2O↓+3.4NaOH
3 Ca(OH)2+2NaAl(OH)4+x Na2SiO3─→ 3CaO·Al2O3·x SiO2·(6-2x)H2O↓+2(1+x)NaOH
分解：2NaOH+CO2─→Na2CO3+H2O
NaAl(OH)4─→Al(OH)3↓+NaOH
中国碱石灰烧结法生产氧化铝的主要技术成就是：在熟料烧成中采用低碱比配方，在熟料溶出工艺中采用二段磨料和低分子比溶液，以抑制溶出时的副反应损失，使熟料中Na2O和Al2O3的溶出率分别达到94～96％和92～94％。Al2O3的总回收率约90％，每吨氧化铝的Na2CO3的消耗量约95公斤。碱石灰烧结法可以处理拜耳法不能经济地利用的低品位矿石，其铝硅比可低至3.5，且原料的综合利用较好，有其特色。

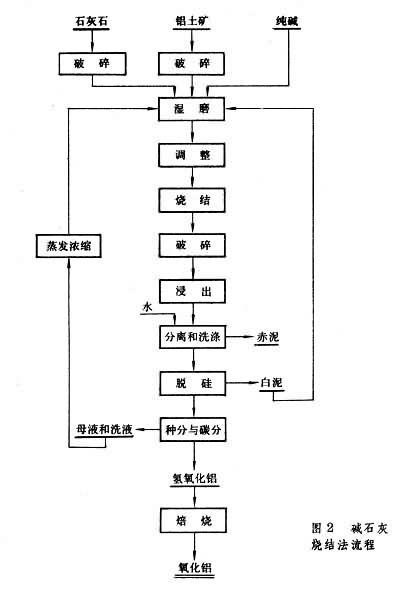

碱石灰烧结法的常用流程见图2。
拜耳－烧结联合法
可充分发挥两法优点，取长补短，利用铝硅比较低的铝土矿，求得更好的经济效果。联合法有多种形式，均以拜耳法为主，而辅以烧结法。按联合法的目的和流程连接方式不同，又可分为串联法、并联法和混联法三种工艺流程。
（1）串联法是用烧结法回收拜耳法赤泥中的Na2O和Al2O3，用于处理拜耳法不能经济利用的三水铝石型铝土矿。扩大了原料资源，减少碱耗，用较廉价的纯碱代替烧碱，而且Al2O3的回收率也较高。
（2）并联法是拜耳法与烧结法平行作业，分别处理铝土矿，但烧结法只占总生产能力的10～15％，用烧结法流程转化产生的NaOH补充拜耳法流程中NaOH的消耗。
（3）混联法是前两种联合法的综合。此法中的烧结法除了处理拜耳法赤泥外，还处理一部分低品位矿石。
中国根据本国的铝矿资源特点，发展出多种氧化铝生产方法。50年代初就已用碱石灰烧结法处理铝硅比只有3.5的纯一水硬铝石型铝土矿，开创了具有特色的氧化铝生产体系。用中国的烧结法，可使Al2O3的总回收率达到90%；每吨氧化铝的碱耗(Na2CO3)约 90公斤；氧化铝的SiO2含量下降到0.02～0.04％；而且在50年代已经从流程中综合回收金属镓和利用赤泥生产水泥。60年代初建成了拜耳烧结混联法氧化铝厂，使Al2O3总回收率达到91％，每吨氧化铝的碱耗下降到60公斤，为高效率地处理较高品位的一水硬铝石型铝土矿开创了一条新路。中国在用单纯拜耳法处理高品位一水硬铝石型铝土矿方面也积累了不少经验。

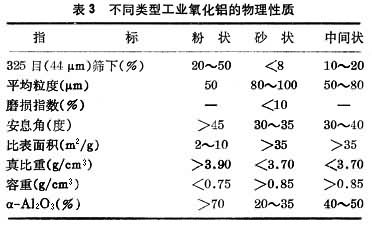

根据物理特性的不同，电解用氧化铝可分为三类:砂状、粉状和中间状（表3）。
目前铝工业正研制和采用砂状氧化铝，因为这种氧化铝具有较高的活性，容易在冰晶石溶液中溶解，并且能够较好地吸收电解槽烟气中的氟化氢，有利于烟气净化。
炼铝用氧化铝的化学组成一般如下：
Al2O3 ＞98.35％ Fe2O3 0.01～0.04％
SiO2 0.01～0.04％ TiO2 ＜0.005％
ZnO 0.003～0.02％ CaO 0.007～0.07％
Na2O 0.3～0.65％ V2O5 ＜0.003％
P2O5 ＜0.003％ Cr2O3 ＜0.002％
灼减 0.2～1.5％
铝电解

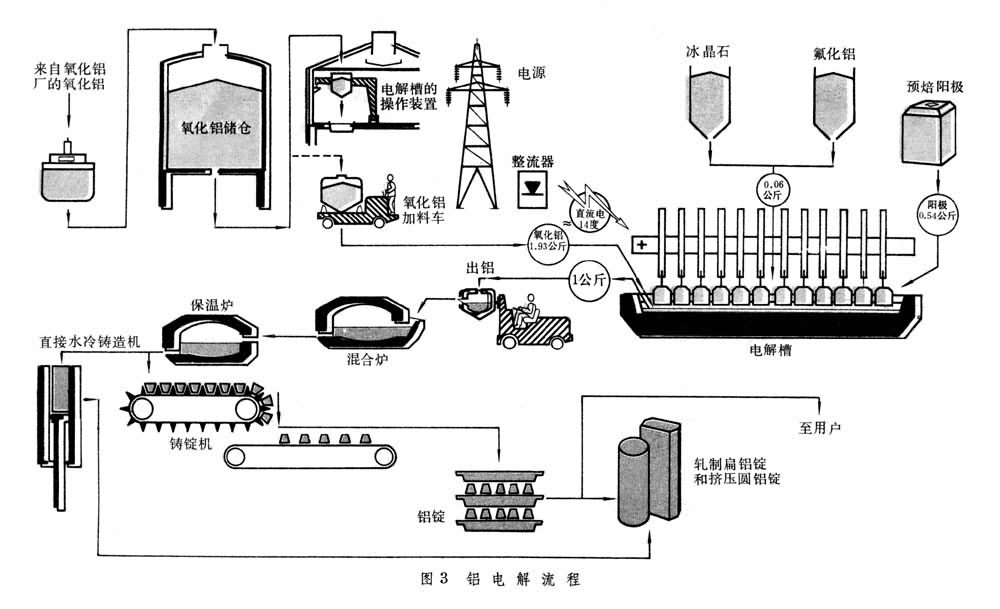

铝电解的原理是使直流电通过以氧化铝为原料、冰晶石为溶剂组成的电解质，在950～970℃下使电解质熔液中的氧化铝分解为铝和氧。由于比重的差别在阴极上析出的铝液汇集于电解槽槽底，而在阳极上析出二氧化碳和一氧化碳气体（见熔盐电解）。铝液从电解槽中吸出，经过净化除去氢气、非金属和金属杂质并澄清后，铸成各种铝锭，其流程示意见图3。
铝电解过程的电化学反应
冰晶石-氧化铝熔液具有离子结构，其中阳离子有Na+和少量Al3+，阴离子有AlF咶、AlF嬄和Al-O-F络合离子以及少量O2-和F-(见熔盐)。在温度1000℃下，钠在析出电位大约比铝负250毫伏。由于阴极上离子的放电不存在很大的过电压，所以阴极反应是：Al3+（络合的）+3e─→Al
而阳极反应是：6O2-（络合的）+3C-12e─→3CO2
铝电解过程的总反应式是：2Al2O3+3C─→4Al+3CO2
由于溶解在电解质熔体中的Al被CO2所氧化，引起电流效率降低，所以铝电解的总反应式实际上应为：
式中N 为阳极气体中的CO2/(CO+CO2)体积百分比。
在冰晶石-氧化铝溶液中，Al2O3的含量一般保持3～5％，为了改善电解质的性质，通常添加铝、镁、钙和锂的氟化物。
工业铝电解槽的发展工业铝电解槽大致分为侧插阳极棒自焙槽、上插阳极棒自焙槽和预焙阳极槽三种。预焙阳极电解槽又分边部加料槽和中间加料槽两种。19世纪末开始用小型预焙阳极电解槽生产，电流在8000安以下，直流电耗高达42000千瓦·时/吨。1923年以后，这种槽型为侧插阳极棒自焙槽所代替，到20世纪30年代末，电流强度最高达 25000安，直流电耗为20000～25000千瓦·时/吨。侧插阳极棒电解槽的特点是技术装备简单，投资较小；但缺点是烟气处理比较困难，机械化程度较差，不易大型化等。
为了提高电解槽的机械化操作水平，改进烟气收集和净化的方法，50年代法国开始使用上插阳极棒自焙槽；到60年代直流电耗达 14500千瓦·时/吨左右，并大大提高了劳动生产率。80年代的上插阳极棒自焙槽又得到了改进，吨铝直流电耗降低到13800千瓦·时左右，并由于阳极工艺的改进，采用了“干阳极糊”（用高软化点沥青、低沥青配比的阳极糊）大大减少了沥青烟气的散发，改善了环境保护的条件。上插阳极棒电解槽的优点是：机械化水平较高。缺点是不易大型化，烟气处理也比较困难。

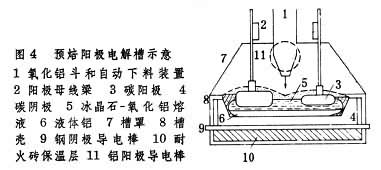

现代化的大型电解铝厂多数采用中间加料大型预焙槽（典型实例见图4），其优点为单槽产能高，打壳加料可以自动化，适于用计算机控制，电解槽密闭程度高，集气效率高（90～95％）。
中国50年代开始建立了铝电解工业，对侧插阳极棒自焙槽的建设和生产积累了丰富的经验，吨铝直流电耗达15000千瓦·时以下，80年代建成的160000安的中间加料大型预焙槽，直流电耗可达13800千瓦·时左右。
铝电解废气净化铝电解槽的阳极气体中含有有害成分，例如氟化氢、冰晶石粉尘等，严重地污染环境，所以阳极气体需要净化。净化方法有湿法和干法两种。
湿法净化是用5％的苏打溶液洗涤含氟气体，生成碳酸氢钠和氟化钠：Na2CO3+HF─→NaF+NaHCO3
苏打溶液在洗涤塔内循环使用，直到其中 NaF含量达到25～30克/升为止。然后，把NaF+NaHCO3溶液送至冰晶石合成槽与铝酸钠溶液作用，合成冰晶石：6NaF+4NaHCO3+NaAlO2─→
Na3AlF6+4Na2CO3+2H2
O冰晶石经干燥后，供电解用。
干法净化中用氧化铝作吸附剂。受吸附的HF与Al2O3发生化学反应，生成表面化合物AlF3：Al2O3+6HF─→2AlF3+3H2O
所用的氧化铝通常是砂状氧化铝。载氟的氧化铝经布袋收尘器回收，再送往电解槽去电解。
炼铝能耗

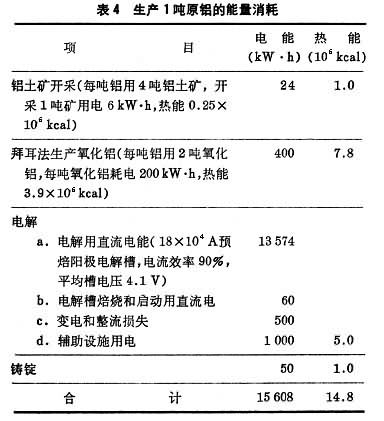

炼铝能耗与所用原料和生产方法有关，碱石灰烧结法的能耗较高，拜耳法的能耗较低。从铝土矿开采到铝锭铸造，每吨铝一般消耗总电能约 15600千瓦·时；此外，还消耗热能14.8×106千卡，其分配见表4。可以看出降低能耗是铝工业的一项重要课题。
铝的精炼
随着铝纯度的提高，它的抗蚀性、可塑性、导电性、反光性等性能愈好。精铝或高纯铝(含Al＞99.99％)供许多特殊部门使用。
精铝以原铝为原料，用三层液电解法制取纯度为99.99％的铝。此法是美国人胡普斯 （W.Hoopes）发明，1922年开始工业化生产。槽内三层液体，各层密度不同：下层是 67％原铝加33％铜的合金（密度为3克/厘米3），用作阳极，其中铜是加重剂；中层是17％NaF、23％AlF3、60％BaCl2的电解质(密度为 2.7克/厘米3)，其中BaCl2是加重剂；上层是电解产物精铝(密度为2.3克／厘米3)，用作阴极。电解温度为720～800℃。电解槽槽壁用绝缘材料（镁砖）砌筑。
精炼电解时，铝从阳极合金中转移到阴极上，而原铝中的杂质元素都留在阳极合金中，使铝得到精炼。此法中的阴极电流效率达到97～99％。
高纯铝以精铝为原料，用区域熔炼法、有机溶液电解法或两法兼用制得；含Al99.999％以上。精铝区域熔炼在卧式管状电炉中进行。铝中杂质硅、铁、铜、镁等的分配系数都小于1，因而富集在液相内，经过12～15次重复熔炼后，可得Al＞99.999％的高纯铝。
有机溶液电解法可得到99.9995％的高纯铝。
如以有机溶液电解与区域熔炼串联，可制得超纯度铝（见超纯金属）。预先经过有机溶液电解的铝，再经几次区域熔炼，可在最纯区段得到Al≥99.9995％的产品。
其他炼铝方法的研究
世界各国都在研究新的炼铝方法，主要目标为寻求一个大幅度降低能耗的途径，但大多还处于试验研究阶段。
氯化铝电解法原理是把工业氧化铝氯化成三氯化铝，然后在多室电解槽内电解，得到纯铝和氯气，氯气返回利用。但三氯化铝制备中的腐蚀和成本较高等问题还未得到解决。
电热法用低品位铝矿作原料，用焦炭作还原剂，在电弧炉内还原得含Al60％以上的铝硅粗合金，然后降低温度至580℃左右，通过离心分离除去析出的固相，制得含Al达80％左右的中间合金。用此法直接生产硅铝合金，有一定经济意义，但如何获得较好的质量和较好的技术经济指标，则仍然是一个技术课题。
废铝再生
铝及其合金制品的再生日益得到重视。再生铝又称二次铝，现在世界每年从废铝回收的铝量约400万吨，相当于原铝产量的25％左右。由于铝的熔点低，热焓值小，废铝再熔所需的能量仅为从矿石制取原铝的5％左右。此外，原料和投�史岩步辖谑 ７下林饕美瓷梁辖稹Ｔ谠偃壑埃冉下裂〖鸱掷啵偌右允实钡髋浜痛恚员愦锏剿璧暮辖鹱槌伞Ｂ恋牡谝淮瘟吨颇芎慕细撸侠砘厥绽梅下粒墙谀艿囊桓鲇辛Φ拇胧偕猩鹗簦�
- 参考书目
- 邱竹贤编：《预焙槽炼铝》，冶金工业出版社，北京，1980。
- Winnacker-Küchler， Chemische Technologie，Band 6，Metallurgie，1973.
